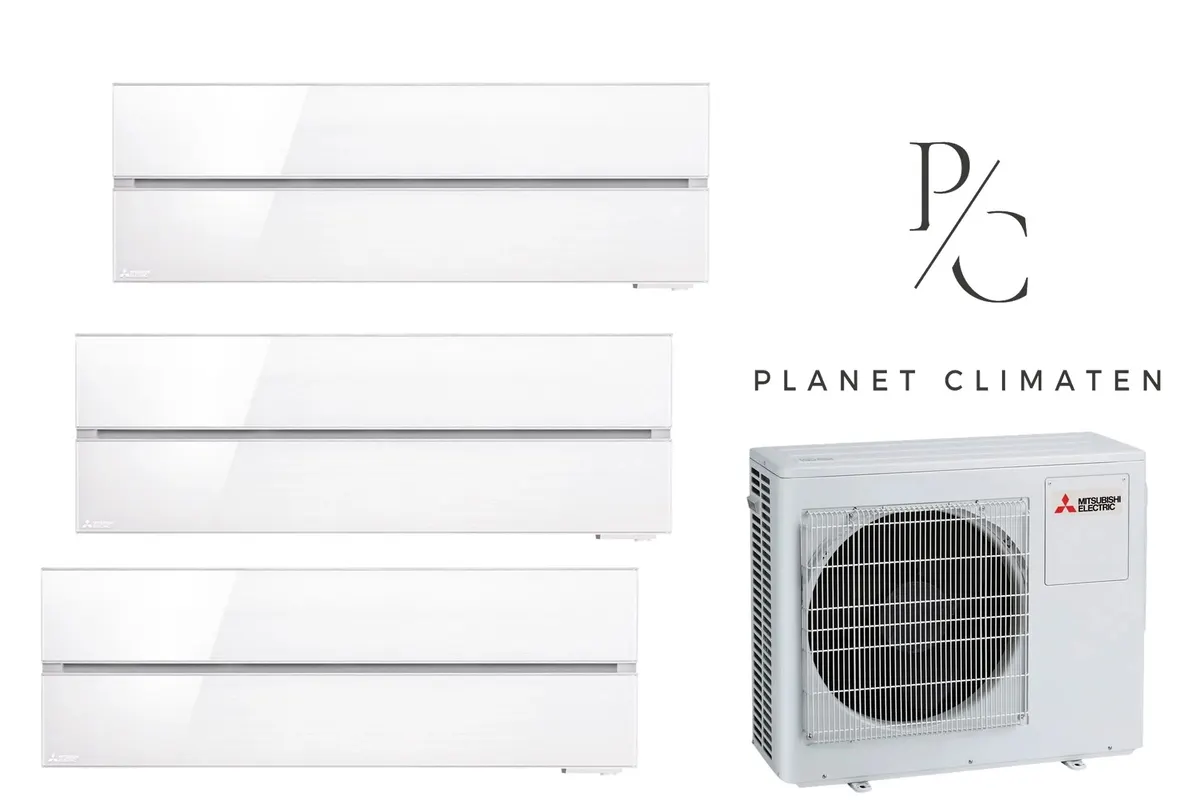

Klimatyzator multi-split Mitsubishi MXZ-6F120 LN 9.8kW 3 jedn. biały
Kompletná multi-split zostava — vonkajšia jednotka + 3 vnútorné jednotky
Zloženie zostavy
- Vonkajšia jednotkaMXZ-6F120
- 2× vnútorná jednotkaMSZ-LN35VG2
- 1× vnútorná jednotkaMSZ-LN50VG2
Táto multisplit zostava značky Mitsubishi Electric obsahuje celkovo tri vnútorné jednotky pripojené na jednu vonkajšiu jednotku MXZ-6F120. Zostava sa skladá z dvoch vnútorných jednotiek MSZ-LN35VG2 s chladiacim výkonom 3,5 kW a jednej vnútornej jednotky MSZ-LN50VG2 s chladiacim výkonom 5,0 kW. Celkový chladiaci výkon systému dosahuje 9,8 kW a celkový vykurovací výkon predstavuje 12,7 kW. Zariadenie využíva chladivo R32 a umožňuje vykurovanie pri minimálnej vonkajšej teplote -15,0 °C.
Vlastnosti a funkcie systému
Systém je vybavený inverterovou technológiou, automatickým reštartom a automatickým výberom rýchlosti ventilátora. Pre úsporu energie slúži režim Econo Cool a funkcia I-SAVE na zapamätávanie obľúbených nastavení. Komfort zabezpečuje horizontálny a zvislý pohyb žalúzií, nočný režim, tichý režim a týždenný programátor. Teplotu je možné prispôsobiť pomocou nastavenia vykurovania 10 °C a prítomnosť osob v miestnosti deteguje snímač 3D i-see.
Filtrácia a ovládanie
Kvalitu vzduchu zabezpečuje štandardný filter, filter na pachové látky, systém Plasma Quad Plus a voliteľný filter V-Blocking. Zariadenie disponuje Wi-Fi ovládaním prostredníctvom MELCloud a podporuje možnosť pripojenia drôtového regulátora, ktorý je dostupný voliteľne. Séria ponúka farebné varianty W/V/B/R zahŕňajúce Pure White, Pearl White, Onyx Black a Ruby Red, pričom podporuje aj chladenie a vykurovanie pri nízkej vonkajšej teplote a obsahuje sadu LEV pre systém VRF.
Montáž smie vykonať iba certifikovaný technik (F-plyny).
Zostava obsahuje výlučne uvedené jednotky. Neobsahuje potrubie, rúrky, káble, spojky, montážny ani inštalačný materiál, držiaky, konzoly, čerpadlo kondenzátu ani sifón. Inštalačný materiál vyberá a zabezpečuje inštalatér — jeho druh a dĺžka závisia od miesta montáže.
| Chladiaci výkon (nom.) | 9,8 kW |
|---|---|
| Moc grzewcza (nom.) | 12,7 kW |
| SEER | 7,65 |
| SCOP | 4,65 |
| Počet vnútorných jednotiek | 3 |
| Chladivo | R32 |
| Poziom mocy akustycznej | 59 dB(A) |
| Grzanie do temp. zewnętrznej | -15 °C |
| Maks. długość instalacji | 80 m |
| Fabryczne napełnienie R32 | 2,4 kg |
Wartości przeliczone krzywą korekcyjną producenta (Mitsubishi Electric MXZ-F Service Manual (OBH790P), s. 123), przy temperaturze wewnętrznej 20 °C. Moc brutto w pracy ustalonej, bez strat na odszranianie — przy wilgotnym mrozie realna moc będzie niższa. Metoda: Krzywa cold = correction curve MXZ-F (gross, bez defrost). Konwencja gross_stable_no_defrost. Publiczny URL: library.mitsubishielectric.co.uk/pdf/book/MXZ2F3F4F5F6FServiceManualOBH790P.
| -7 °C na zewnątrz | 8,53 kW |
|---|---|
| -10 °C na zewnątrz | 7,44 kW |
| -15 °C na zewnątrz | 5,73 kW |
Do akých veľkých miestností
Každá vnútorná jednotka obsluhuje jednu miestnosť. Rozpätie ukazuje, do akej veľkej miestnosti sa daná jednotka hodí — v troch variantoch presklenia, pretože práve ono rozhoduje o potrebe chladu.
Pomieszczenie 1
MSZ-LN35VG2 · 3,5 kW (12)
- Veľké presklenie z juhu, bez tienenia23–26 m²
- Typické okná33–37 m²
- Okná tienené alebo zo severudo 60 m²
Pomieszczenie 2
MSZ-LN35VG2 · 3,5 kW (12)
- Veľké presklenie z juhu, bez tienenia23–26 m²
- Typické okná33–37 m²
- Okná tienené alebo zo severudo 60 m²
Pomieszczenie 3
MSZ-LN50VG2 · 5,0 kW (18)
- Veľké presklenie z juhu, bez tienenia32–40 m²
- Typické okná46–57 m²
- Okná tienené alebo zo severudo 60 m²
Łącznie dla typowych okien: ok. 112–131 m².
Dobór na chłodzenie wg PN-EN 12831, tym samym kalkulatorem co konfigurator: 30/25 °C, wysokość 2,6 m, okna zespolone, wentylacja grawitacyjna, 2 osoby. Górny limit 60 m² na jednostkę wynika z zasięgu nawiewu, nie z bilansu ciepła. Wartości orientacyjne — nie zastępują doboru przez instalatora. Metodyka · historia zmian
