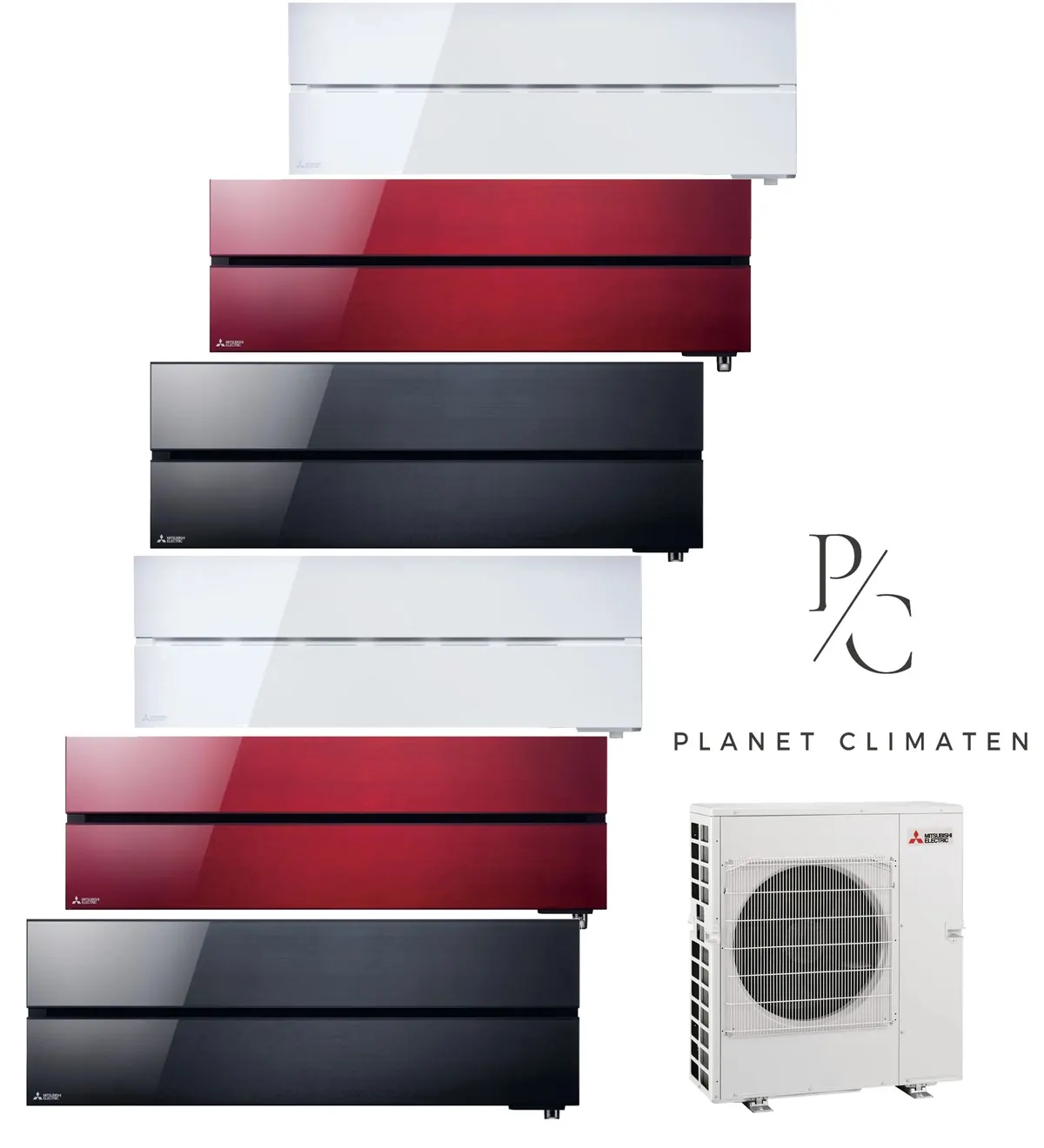

Klimatyzator multi-split Mitsubishi MXZ-6F120 LN 12.2kW 6 jedn. kolor
Kompletná multi-split zostava — vonkajšia jednotka + 6 vnútorných jednotiek
Zloženie zostavy
- Vonkajšia jednotkaMXZ-6F120
- 4× vnútorná jednotkaMSZ-LN25VG2
- 2× vnútorná jednotkaMSZ-LN35VG2
Multizónová klimatizačná sústava Mitsubishi Electric s vonkajšou jednotkou MXZ-6F120 a šiestimi vnútornými jednotkami: štyri jednotky MSZ-LN25VG2 po 2,5 kW a dve jednotky MSZ-LN35VG2 po 3,5 kW. Celkový chladiaci výkon dosahuje 12,2 kW, vykurovací výkon 14,0 kW. Sústava využíva chladivo R32 s nižším vplyvom na životné prostredie.
Inverterová technológia zvyšuje energetickú efektivitu a znižuje hlučnosť prevádzky. Systém je vybavený technológiou Plasma Quad Plus na filtráciu vzduchu a snímačom 3D i-see na detekciu prítomnosti osôb v miestnosti. Filtr na pachové látky zabezpečuje čistejší vzduch, voliteľný je aj filtr V-Blocking.
Vykurovanie je možné až pri vonkajšej teplote -15°C, chladenie je dostupné aj pri nízkych vonkajších teplotách. Nočný režim a režim Econo Cool umožňujú dodatkovú úsporu energie. Funkcia I-SAVE si zapamätáva vaše zvyčajné nastavenia.
Ovládanie je možné prostredníctvom Wi-Fi aplikácie MELCloud, drôtového regulátora (voliteľne) alebo integrovaného týždenného programátora. Jednotky majú automatický výber rýchlosti ventilátora a horizontálny aj zvislý pohyb žalúzií. Dostupné sú farebné varianty: Pure White, Pearl White, Onyx Black, Ruby Red.
Montáž musí vykonať certifikovaný technik s kvalifikáciou na prácu s F-plynmi. Sústava je vhodná aj pre systémy VRF (kompatibilita so sadou LEV).
Zostava obsahuje výlučne uvedené jednotky. Neobsahuje potrubie, rúrky, káble, spojky, montážny ani inštalačný materiál, držiaky, konzoly, čerpadlo kondenzátu ani sifón. Inštalačný materiál vyberá a zabezpečuje inštalatér — jeho druh a dĺžka závisia od miesta montáže.
| Chladiaci výkon (nom.) | 12,2 kW |
|---|---|
| Moc grzewcza (nom.) | 14,0 kW |
| SEER | 7,65 |
| SCOP | 4,65 |
| Počet vnútorných jednotiek | 6 |
| Chladivo | R32 |
| Poziom mocy akustycznej | 58 dB(A) |
| Grzanie do temp. zewnętrznej | -15 °C |
| Maks. długość instalacji | 80 m |
| Fabryczne napełnienie R32 | 2,4 kg |
Wartości przeliczone krzywą korekcyjną producenta (Mitsubishi Electric MXZ-F Service Manual (OBH790P), s. 123), przy temperaturze wewnętrznej 20 °C. Moc brutto w pracy ustalonej, bez strat na odszranianie — przy wilgotnym mrozie realna moc będzie niższa. Metoda: Krzywa cold = correction curve MXZ-F (gross, bez defrost). Konwencja gross_stable_no_defrost. Publiczny URL: library.mitsubishielectric.co.uk/pdf/book/MXZ2F3F4F5F6FServiceManualOBH790P.
| -7 °C na zewnątrz | 8,53 kW |
|---|---|
| -10 °C na zewnątrz | 7,44 kW |
| -15 °C na zewnątrz | 5,73 kW |
Do akých veľkých miestností
Každá vnútorná jednotka obsluhuje jednu miestnosť. Rozpätie ukazuje, do akej veľkej miestnosti sa daná jednotka hodí — v troch variantoch presklenia, pretože práve ono rozhoduje o potrebe chladu.
Pomieszczenie 1
MSZ-LN25VG2 · 2,5 kW (9)
- Veľké presklenie z juhu, bez tienenia14–17 m²
- Typické okná20–24 m²
- Okná tienené alebo zo severu38–46 m²
Pomieszczenie 2
MSZ-LN25VG2 · 2,5 kW (9)
- Veľké presklenie z juhu, bez tienenia14–17 m²
- Typické okná20–24 m²
- Okná tienené alebo zo severu38–46 m²
Pomieszczenie 3
MSZ-LN25VG2 · 2,5 kW (9)
- Veľké presklenie z juhu, bez tienenia14–17 m²
- Typické okná20–24 m²
- Okná tienené alebo zo severu38–46 m²
Pomieszczenie 4
MSZ-LN25VG2 · 2,5 kW (9)
- Veľké presklenie z juhu, bez tienenia14–17 m²
- Typické okná20–24 m²
- Okná tienené alebo zo severu38–46 m²
Pomieszczenie 5
MSZ-LN35VG2 · 3,5 kW (12)
- Veľké presklenie z juhu, bez tienenia23–26 m²
- Typické okná33–37 m²
- Okná tienené alebo zo severudo 60 m²
Pomieszczenie 6
MSZ-LN35VG2 · 3,5 kW (12)
- Veľké presklenie z juhu, bez tienenia23–26 m²
- Typické okná33–37 m²
- Okná tienené alebo zo severudo 60 m²
Łącznie dla typowych okien: ok. 146–170 m².
Dobór na chłodzenie wg PN-EN 12831, tym samym kalkulatorem co konfigurator: 30/25 °C, wysokość 2,6 m, okna zespolone, wentylacja grawitacyjna, 2 osoby. Górny limit 60 m² na jednostkę wynika z zasięgu nawiewu, nie z bilansu ciepła. Wartości orientacyjne — nie zastępują doboru przez instalatora. Metodyka · historia zmian
