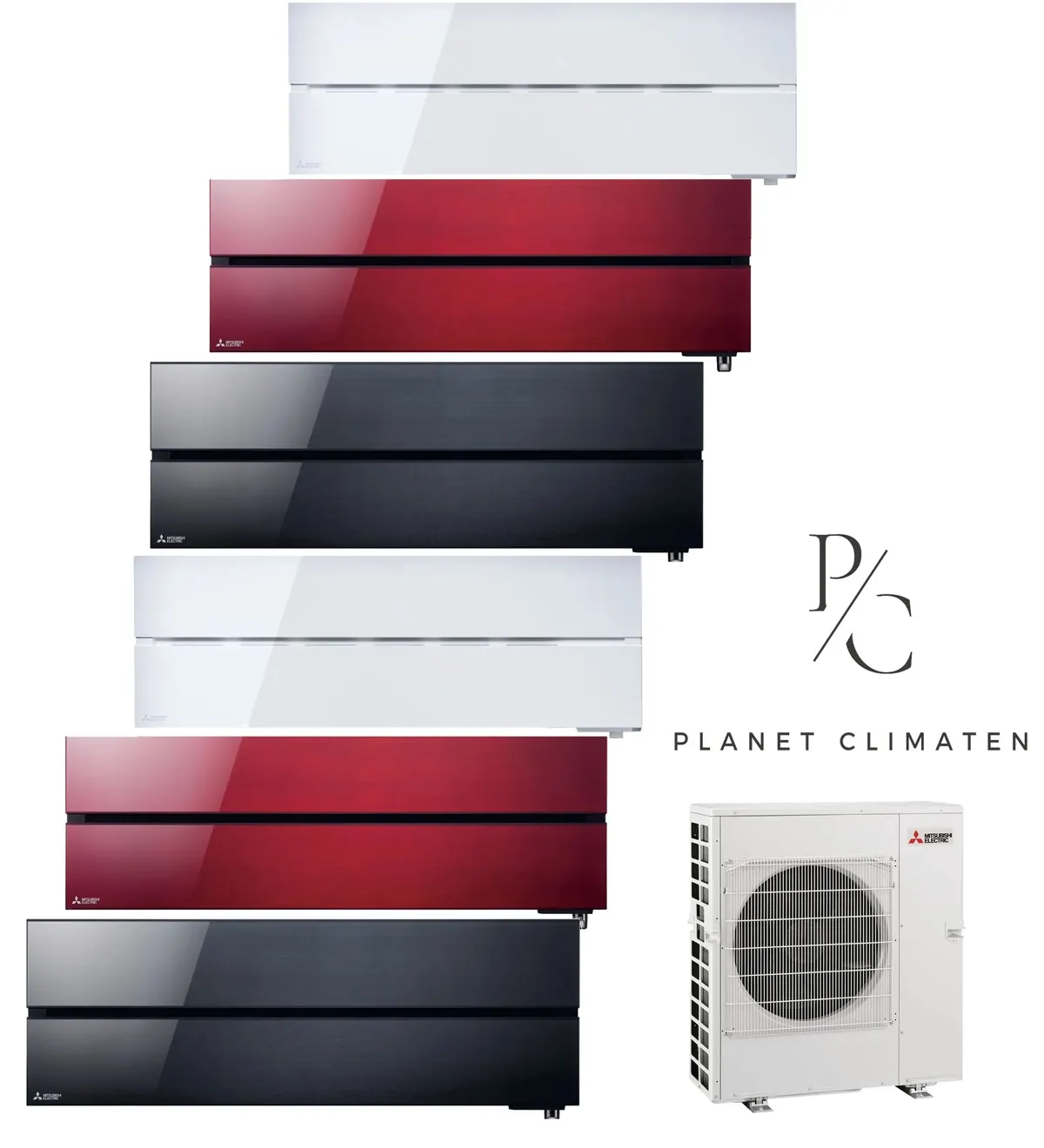

Klimatyzator multi-split Mitsubishi MXZ-6F120 LN 12.2kW 6 jedn. kolor
Kompletná multi-split zostava — vonkajšia jednotka + 6 vnútorných jednotiek
Zloženie zostavy
- Vonkajšia jednotkaMXZ-6F120
- 1× vnútorná jednotkaMSZ-LN18VG2
- 2× vnútorná jednotkaMSZ-LN25VG2
- 3× vnútorná jednotkaMSZ-LN35VG2
Multizónová klimatizačná sústava Mitsubishi Electric s vonkajšou jednotkou MXZ-6F120 a šiestimi vnútornými jednotkami rôznych výkonov. Spolu dosahuje chladiaci výkon 12,2 kW a vykurovací výkon 14,0 kW, čím pokrýva väčšie priestory s rôznymi požiadavkami.
Vnútorné jednotky:
- 1× MSZ-LN18VG2 s chladiacim výkonom 1,8 kW
- 2× MSZ-LN25VG2 s chladiacim výkonom 2,5 kW (každá)
- 3× MSZ-LN35VG2 s chladiacim výkonom 3,5 kW (každá)
Sústava pracuje s chladivom R32 a ponúka vykurovanie aj pri vonkajšej teplote -15°C. Inverterová technológia a režim Econo Cool zaistia úsporu energie. Každá jednotka má štandardný filtr a filtr na pachové látky. Snímač 3D i-see automaticky detekuje prítomnosť osôb a prispôsobuje chladenie.
Ovládanie je intuítívne — Wi-Fi prostredníctvom aplikácie MELCloud, funkcionalita I-SAVE si pamätá vaše obľúbené nastavenia. Podporuje týždenný programátor, nočný režim a tichý režim. Horizontálny a zvislý pohyb žalúzií umožňuje smerovať vzdušný prúd podľa potrieb. Dostupné sú farebné varianty: Pure White, Pearl White, Onyx Black a Ruby Red.
Voliteľne je možné pridať filtr V-Blocking a drôtový regulátor. Systém je kompatibilný so sadou LEV pre VRF infraštruktúru. Montáž musí vykonať certifikovaný technik, ktorý má osvedčenie pre prácu s F-plynnmi.
Zostava obsahuje výlučne uvedené jednotky. Neobsahuje potrubie, rúrky, káble, spojky, montážny ani inštalačný materiál, držiaky, konzoly, čerpadlo kondenzátu ani sifón. Inštalačný materiál vyberá a zabezpečuje inštalatér — jeho druh a dĺžka závisia od miesta montáže.
| Chladiaci výkon (nom.) | 12,2 kW |
|---|---|
| Moc grzewcza (nom.) | 14,0 kW |
| SEER | 7,65 |
| SCOP | 4,65 |
| Počet vnútorných jednotiek | 6 |
| Chladivo | R32 |
| Poziom mocy akustycznej | 58 dB(A) |
| Grzanie do temp. zewnętrznej | -15 °C |
| Maks. długość instalacji | 80 m |
| Fabryczne napełnienie R32 | 2,4 kg |
Wartości przeliczone krzywą korekcyjną producenta (Mitsubishi Electric MXZ-F Service Manual (OBH790P), s. 123), przy temperaturze wewnętrznej 20 °C. Moc brutto w pracy ustalonej, bez strat na odszranianie — przy wilgotnym mrozie realna moc będzie niższa. Metoda: Krzywa cold = correction curve MXZ-F (gross, bez defrost). Konwencja gross_stable_no_defrost. Publiczny URL: library.mitsubishielectric.co.uk/pdf/book/MXZ2F3F4F5F6FServiceManualOBH790P.
| -7 °C na zewnątrz | 8,53 kW |
|---|---|
| -10 °C na zewnątrz | 7,44 kW |
| -15 °C na zewnątrz | 5,73 kW |
Do akých veľkých miestností
Každá vnútorná jednotka obsluhuje jednu miestnosť. Rozpätie ukazuje, do akej veľkej miestnosti sa daná jednotka hodí — v troch variantoch presklenia, pretože práve ono rozhoduje o potrebe chladu.
Pomieszczenie 1
MSZ-LN18VG2 · 1,8 kW (7)
- Veľké presklenie z juhu, bez tienenia8–11 m²
- Typické okná12–15 m²
- Okná tienené alebo zo severu21–28 m²
Pomieszczenie 2
MSZ-LN25VG2 · 2,5 kW (9)
- Veľké presklenie z juhu, bez tienenia14–17 m²
- Typické okná20–24 m²
- Okná tienené alebo zo severu38–46 m²
Pomieszczenie 3
MSZ-LN25VG2 · 2,5 kW (9)
- Veľké presklenie z juhu, bez tienenia14–17 m²
- Typické okná20–24 m²
- Okná tienené alebo zo severu38–46 m²
Pomieszczenie 4
MSZ-LN35VG2 · 3,5 kW (12)
- Veľké presklenie z juhu, bez tienenia23–26 m²
- Typické okná33–37 m²
- Okná tienené alebo zo severudo 60 m²
Pomieszczenie 5
MSZ-LN35VG2 · 3,5 kW (12)
- Veľké presklenie z juhu, bez tienenia23–26 m²
- Typické okná33–37 m²
- Okná tienené alebo zo severudo 60 m²
Pomieszczenie 6
MSZ-LN35VG2 · 3,5 kW (12)
- Veľké presklenie z juhu, bez tienenia23–26 m²
- Typické okná33–37 m²
- Okná tienené alebo zo severudo 60 m²
Łącznie dla typowych okien: ok. 151–174 m².
Dobór na chłodzenie wg PN-EN 12831, tym samym kalkulatorem co konfigurator: 30/25 °C, wysokość 2,6 m, okna zespolone, wentylacja grawitacyjna, 2 osoby. Górny limit 60 m² na jednostkę wynika z zasięgu nawiewu, nie z bilansu ciepła. Wartości orientacyjne — nie zastępują doboru przez instalatora. Metodyka · historia zmian
