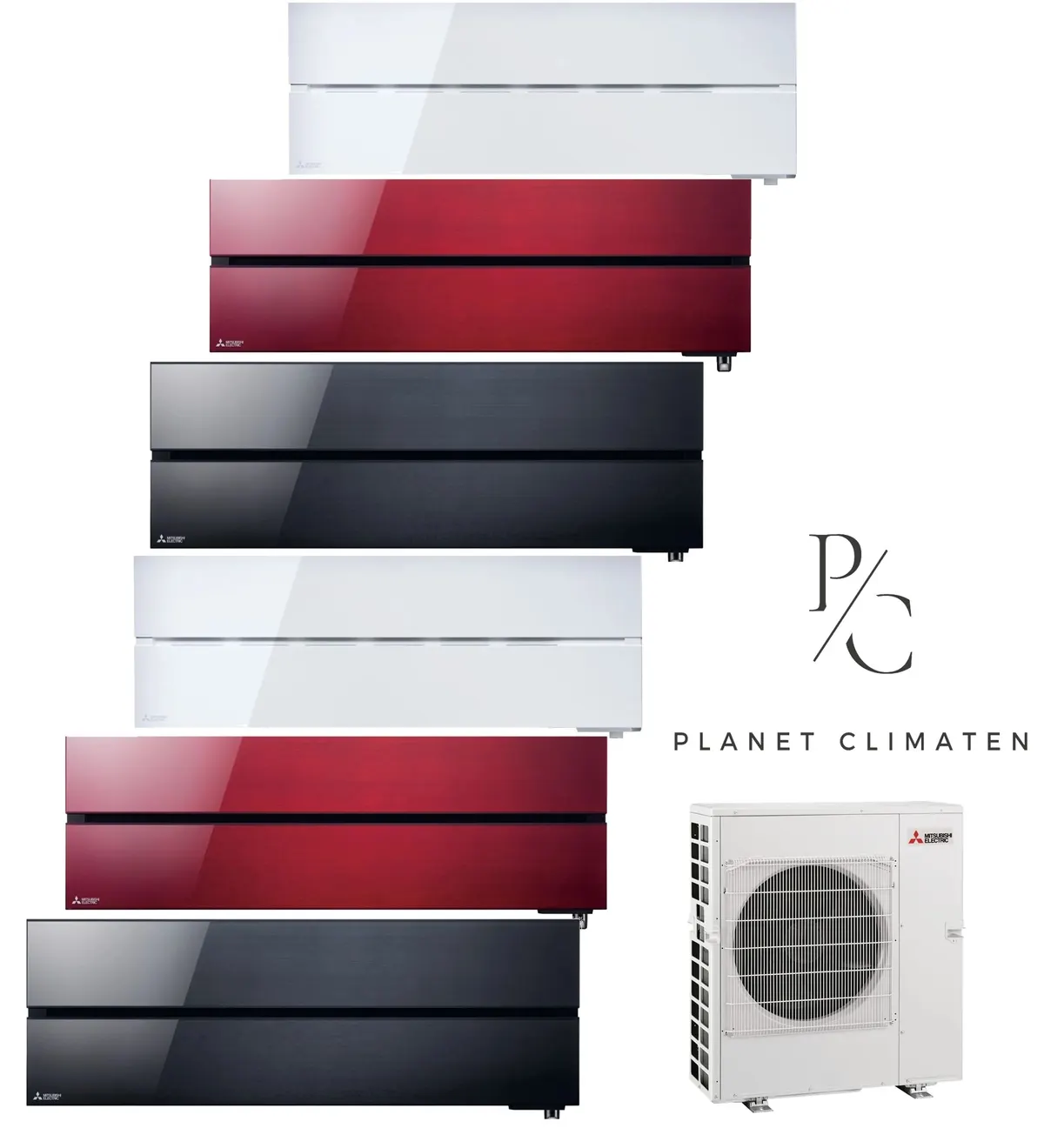

Klimatyzator multi-split Mitsubishi MXZ-6F120 LN 12.2kW 6 jedn. kolor
Kompletná multi-split zostava — vonkajšia jednotka + 6 vnútorných jednotiek
Zloženie zostavy
- Vonkajšia jednotkaMXZ-6F120
- 1× vnútorná jednotkaMSZ-LN18VG2
- 4× vnútorná jednotkaMSZ-LN25VG2
- 1× vnútorná jednotkaMSZ-LN60VG2
Zostava multisplitovej klimatizácie značky Mitsubishi Electric sa skladá zo 6 vnútorných jednotiek a jednej vonkajšej jednotky MXZ-6F120. Tento systém zabezpečuje chladiaci výkon 12,2 kW a vykurovací výkon 14,0 kW. Využíva ekologické chladivo R32 a umožňuje vykurovanie pri nízkej vonkajšej teplote až do -15,0 °C.
Súčasťou tejto zostavy je šesť vnútorných jednotiek s rôznymi výkonmi: jednotka MSZ-LN18VG2 s chladiacim výkonom 1,8 kW, štyri jednotky MSZ-LN25VG2 s chladiacim výkonom 2,5 kW a jednotka MSZ-LN60VG2 s chladiacim výkonom 6,1 kW. Celkovo je v systéme zapojených 6 vnútorných jednotiek, čo umožňuje nezávislú reguláciu teploty vo viacerých miestnostiach.
Zariadenie je vybavené invertorovou technológiou, ktorá zabezpečuje plynulú reguláciu výkonu a efektívnu prevádzku. Medzi podporované funkcie patrí týždenný programátor, Wi-Fi ovládanie prostredníctvom MELCloud, snímač 3D i-see na detekciu prítomnosti a filtrácia vzduchu prostredníctvom technológie Plasma Quad Plus. Používatelia môžu využiť aj funkciu I-SAVE na zapamätávanie obľúbených nastavení, režim Econo Cool pre úsporu energie či nočný a tichý režim.
Inštalácia zariadenia vyžaduje odborný prístup. Montáž smie vykonať iba certifikovaný technik (F-plyny).
Zostava obsahuje výlučne uvedené jednotky. Neobsahuje potrubie, rúrky, káble, spojky, montážny ani inštalačný materiál, držiaky, konzoly, čerpadlo kondenzátu ani sifón. Inštalačný materiál vyberá a zabezpečuje inštalatér — jeho druh a dĺžka závisia od miesta montáže.
| Chladiaci výkon (nom.) | 12,2 kW |
|---|---|
| Moc grzewcza (nom.) | 14,0 kW |
| SEER | 7,65 |
| SCOP | 4,65 |
| Počet vnútorných jednotiek | 6 |
| Chladivo | R32 |
| Poziom mocy akustycznej | 58 dB(A) |
| Grzanie do temp. zewnętrznej | -15 °C |
| Maks. długość instalacji | 80 m |
| Fabryczne napełnienie R32 | 2,4 kg |
Wartości przeliczone krzywą korekcyjną producenta (Mitsubishi Electric MXZ-F Service Manual (OBH790P), s. 123), przy temperaturze wewnętrznej 20 °C. Moc brutto w pracy ustalonej, bez strat na odszranianie — przy wilgotnym mrozie realna moc będzie niższa. Metoda: Krzywa cold = correction curve MXZ-F (gross, bez defrost). Konwencja gross_stable_no_defrost. Publiczny URL: library.mitsubishielectric.co.uk/pdf/book/MXZ2F3F4F5F6FServiceManualOBH790P.
| -7 °C na zewnątrz | 8,53 kW |
|---|---|
| -10 °C na zewnątrz | 7,44 kW |
| -15 °C na zewnątrz | 5,73 kW |
Do akých veľkých miestností
Každá vnútorná jednotka obsluhuje jednu miestnosť. Rozpätie ukazuje, do akej veľkej miestnosti sa daná jednotka hodí — v troch variantoch presklenia, pretože práve ono rozhoduje o potrebe chladu.
Pomieszczenie 1
MSZ-LN18VG2 · 1,8 kW (7)
- Veľké presklenie z juhu, bez tienenia8–11 m²
- Typické okná12–15 m²
- Okná tienené alebo zo severu21–28 m²
Pomieszczenie 2
MSZ-LN25VG2 · 2,5 kW (9)
- Veľké presklenie z juhu, bez tienenia14–17 m²
- Typické okná20–24 m²
- Okná tienené alebo zo severu38–46 m²
Pomieszczenie 3
MSZ-LN25VG2 · 2,5 kW (9)
- Veľké presklenie z juhu, bez tienenia14–17 m²
- Typické okná20–24 m²
- Okná tienené alebo zo severu38–46 m²
Pomieszczenie 4
MSZ-LN25VG2 · 2,5 kW (9)
- Veľké presklenie z juhu, bez tienenia14–17 m²
- Typické okná20–24 m²
- Okná tienené alebo zo severu38–46 m²
Pomieszczenie 5
MSZ-LN25VG2 · 2,5 kW (9)
- Veľké presklenie z juhu, bez tienenia14–17 m²
- Typické okná20–24 m²
- Okná tienené alebo zo severu38–46 m²
Pomieszczenie 6
MSZ-LN60VG2 · 6,1 kW (18)
- Veľké presklenie z juhu, bez tienenia49–50 m²
- Typické oknádo 60 m²
- Okná tienené alebo zo severudo 60 m²
Łącznie dla typowych okien: ok. 152–171 m².
Dobór na chłodzenie wg PN-EN 12831, tym samym kalkulatorem co konfigurator: 30/25 °C, wysokość 2,6 m, okna zespolone, wentylacja grawitacyjna, 2 osoby. Górny limit 60 m² na jednostkę wynika z zasięgu nawiewu, nie z bilansu ciepła. Wartości orientacyjne — nie zastępują doboru przez instalatora. Metodyka · historia zmian
