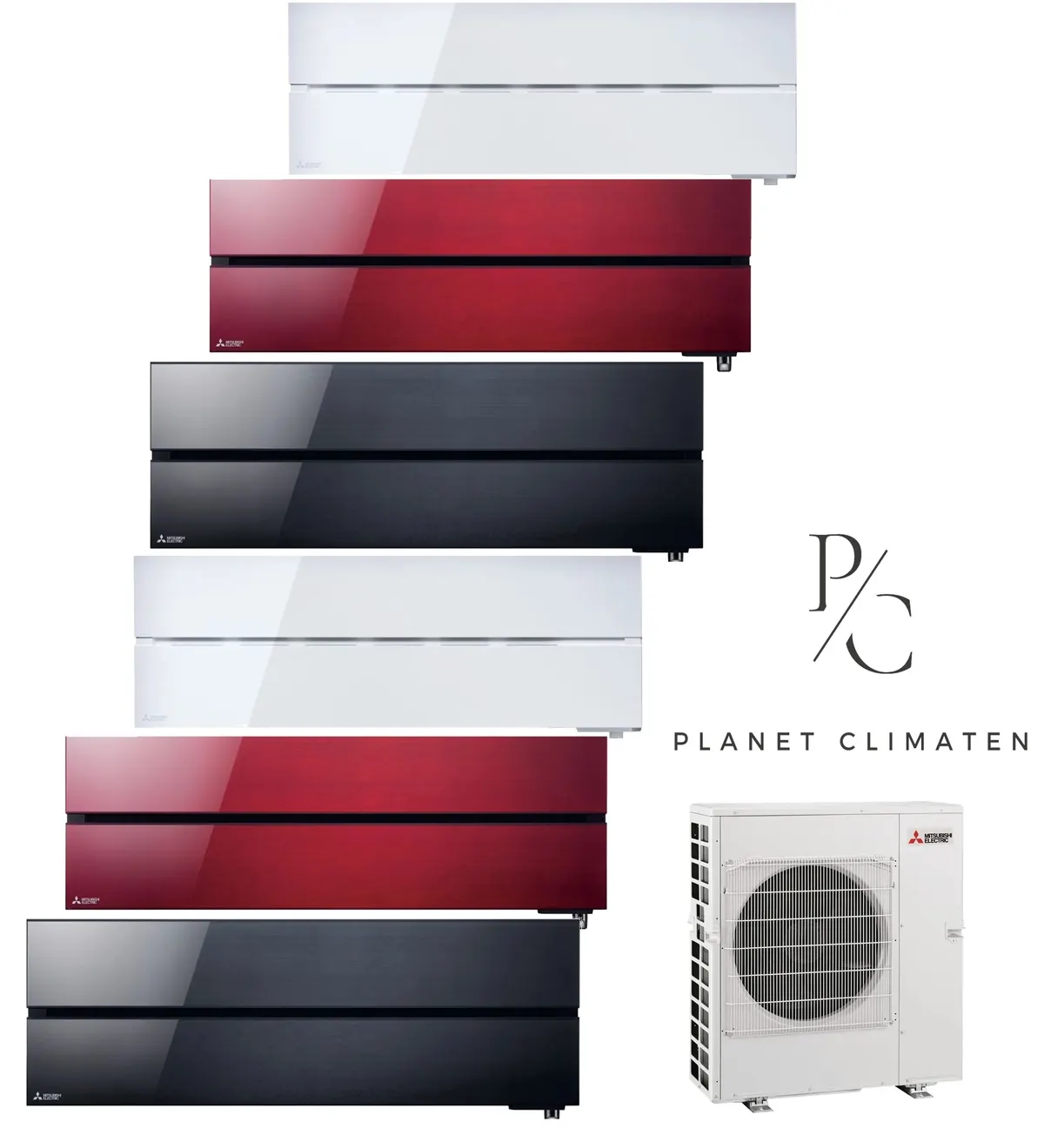

Klimatyzator multi-split Mitsubishi MXZ-6F120 LN 12.2kW 6 jedn. kolor
Kompletná multi-split zostava — vonkajšia jednotka + 6 vnútorných jednotiek
Zloženie zostavy
- Vonkajšia jednotkaMXZ-6F120
- 3× vnútorná jednotkaMSZ-LN18VG2
- 1× vnútorná jednotkaMSZ-LN25VG2
- 2× vnútorná jednotkaMSZ-LN50VG2
Mitsubishi Electric multizónová sústava s 6 vnútornými jednotkami
Sústava pozostáva z 6 vnútorných jednotiek s celkovým chladicim výkonom 12,2 kW a vykurovacím výkonom 14,0 kW. Vonkajšia jednotka MXZ-6F120 zabezpečuje spoľahlivú prevádzku v rôznych klimatických podmienkach. Systém pracuje s chladivom R32 a je schopný vykurovania aj pri teplote -15°C.
Konfigurácia vnútorných jednotiek:
- 3× MSZ-LN18VG2 s výkonom 1,8 kW každá
- 1× MSZ-LN25VG2 s výkonom 2,5 kW
- 2× MSZ-LN50VG2 s výkonom 5,0 kW každá
Inverterová technológia prispôsobuje výkon aktuálnym potrebám, čím znižuje spotrebu energie. Sústava je vybavená snímačom 3D i-see na detekciu prítomnosti osôb v miestnosti. Filtr na pachové látky a štandardný filtr prispievajú k čistote vzduchu. Funkcionalita vrátane nočného režimu, režimu Econo Cool a týždenného programátora umožňuje flexibilné nastavenie. Wi-Fi ovládanie cez MELCloud poskytuje diaľkovú kontrolu zo smartfónu alebo tabletu.
Sústava ponúka úpravu žalúzií v horizontálnom aj zvislom smere a automatický výber rýchlosti ventilátora. Funkcia I-SAVE zapamätáva používateľské nastavenia. Dostupné sú farebné varianty: Pure White, Pearl White, Onyx Black a Ruby Red. Montáž a inštaláciu smie vykonať iba certifikovaný technik s autorizáciou na prácu s F-plynmi.
Zostava obsahuje výlučne uvedené jednotky. Neobsahuje potrubie, rúrky, káble, spojky, montážny ani inštalačný materiál, držiaky, konzoly, čerpadlo kondenzátu ani sifón. Inštalačný materiál vyberá a zabezpečuje inštalatér — jeho druh a dĺžka závisia od miesta montáže.
| Chladiaci výkon (nom.) | 12,2 kW |
|---|---|
| Moc grzewcza (nom.) | 14,0 kW |
| SEER | 7,65 |
| SCOP | 4,65 |
| Počet vnútorných jednotiek | 6 |
| Chladivo | R32 |
| Poziom mocy akustycznej | 58 dB(A) |
| Grzanie do temp. zewnętrznej | -15 °C |
| Maks. długość instalacji | 80 m |
| Fabryczne napełnienie R32 | 2,4 kg |
Wartości przeliczone krzywą korekcyjną producenta (Mitsubishi Electric MXZ-F Service Manual (OBH790P), s. 123), przy temperaturze wewnętrznej 20 °C. Moc brutto w pracy ustalonej, bez strat na odszranianie — przy wilgotnym mrozie realna moc będzie niższa. Metoda: Krzywa cold = correction curve MXZ-F (gross, bez defrost). Konwencja gross_stable_no_defrost. Publiczny URL: library.mitsubishielectric.co.uk/pdf/book/MXZ2F3F4F5F6FServiceManualOBH790P.
| -7 °C na zewnątrz | 8,53 kW |
|---|---|
| -10 °C na zewnątrz | 7,44 kW |
| -15 °C na zewnątrz | 5,73 kW |
Do akých veľkých miestností
Každá vnútorná jednotka obsluhuje jednu miestnosť. Rozpätie ukazuje, do akej veľkej miestnosti sa daná jednotka hodí — v troch variantoch presklenia, pretože práve ono rozhoduje o potrebe chladu.
Pomieszczenie 1
MSZ-LN18VG2 · 1,8 kW (7)
- Veľké presklenie z juhu, bez tienenia8–11 m²
- Typické okná12–15 m²
- Okná tienené alebo zo severu21–28 m²
Pomieszczenie 2
MSZ-LN18VG2 · 1,8 kW (7)
- Veľké presklenie z juhu, bez tienenia8–11 m²
- Typické okná12–15 m²
- Okná tienené alebo zo severu21–28 m²
Pomieszczenie 3
MSZ-LN18VG2 · 1,8 kW (7)
- Veľké presklenie z juhu, bez tienenia8–11 m²
- Typické okná12–15 m²
- Okná tienené alebo zo severu21–28 m²
Pomieszczenie 4
MSZ-LN25VG2 · 2,5 kW (9)
- Veľké presklenie z juhu, bez tienenia14–17 m²
- Typické okná20–24 m²
- Okná tienené alebo zo severu38–46 m²
Pomieszczenie 5
MSZ-LN50VG2 · 5,0 kW (18)
- Veľké presklenie z juhu, bez tienenia32–40 m²
- Typické okná46–57 m²
- Okná tienené alebo zo severudo 60 m²
Pomieszczenie 6
MSZ-LN50VG2 · 5,0 kW (18)
- Veľké presklenie z juhu, bez tienenia32–40 m²
- Typické okná46–57 m²
- Okná tienené alebo zo severudo 60 m²
Łącznie dla typowych okien: ok. 148–183 m².
Dobór na chłodzenie wg PN-EN 12831, tym samym kalkulatorem co konfigurator: 30/25 °C, wysokość 2,6 m, okna zespolone, wentylacja grawitacyjna, 2 osoby. Górny limit 60 m² na jednostkę wynika z zasięgu nawiewu, nie z bilansu ciepła. Wartości orientacyjne — nie zastępują doboru przez instalatora. Metodyka · historia zmian
