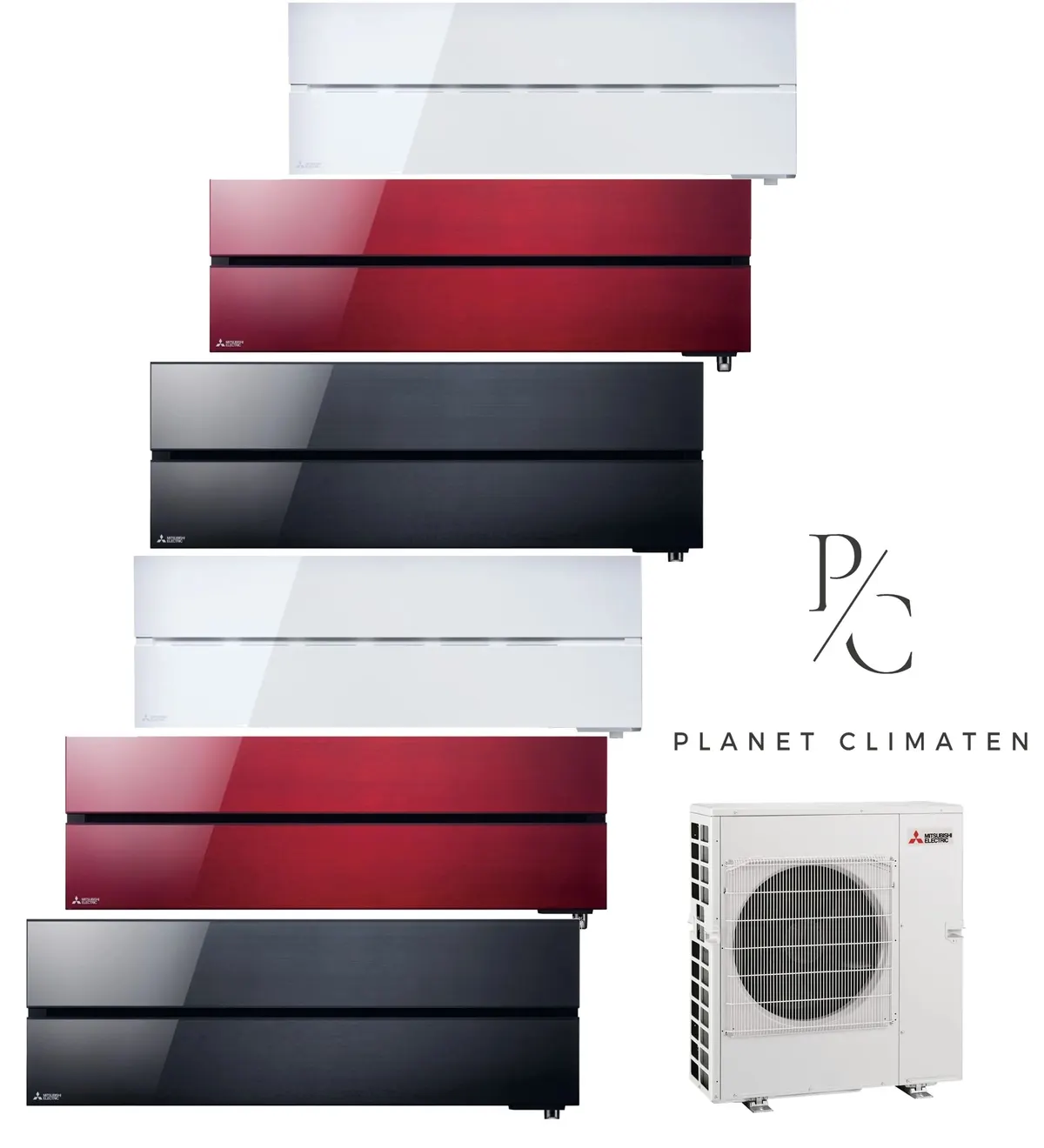

Klimatyzator multi-split Mitsubishi MXZ-6F120 LN 12.2kW 6 jedn. kolor
Kompletná multi-split zostava — vonkajšia jednotka + 6 vnútorných jednotiek
Zloženie zostavy
- Vonkajšia jednotkaMXZ-6F120
- 4× vnútorná jednotkaMSZ-LN18VG2
- 1× vnútorná jednotkaMSZ-LN35VG2
- 1× vnútorná jednotkaMSZ-LN50VG2
Klimatizačná zostava značky Mitsubishi Electric obsahuje celkovo 6 vnútorných jednotiek a jednu vonkajšiu jednotku MXZ-6F120. Systém poskytuje chladiaci výkon 12,2 kW a vykurovací výkon 14,0 kW. Zostava je vhodná na prevádzku pri minimálnej teplote vykurovania -15,0 °C a využíva chladivo R32.
Vnútorné jednotky v zostave sú rozdelené nasledovne:
- Vnútorná jednotka 1: MSZ-LN18VG2 s chladiacim výkonom 1,8 kW
- Vnútorná jednotka 2: MSZ-LN18VG2 s chladiacim výkonom 1,8 kW
- Vnútorná jednotka 3: MSZ-LN18VG2 s chladiacim výkonom 1,8 kW
- Vnútorná jednotka 4: MSZ-LN18VG2 s chladiacim výkonom 1,8 kW
- Vnútorná jednotka 5: MSZ-LN35VG2 s chladiacim výkonom 3,5 kW
- Vnútorná jednotka 6: MSZ-LN50VG2 s chladiacim výkonom 5,0 kW
Vlastnosti a funkcie
Zostava disponuje technológiami pre efektívnu reguláciu klímy, medzi ktoré patrí invertorová technológia, týždenný programátor, snímač 3D i-see na detekciu prítomnosti a Plasma Quad Plus. Užívateľ môže využiť funkciu I-SAVE pre zapamätávanie nastavení, režim Econo Cool na úsporu energie, nočný režim či tichý režim. Ovládanie je možné na diaľku prostredníctvom Wi-Fi cez MELCloud.
Montáž smie vykonať iba certifikovaný technik (F-plyny).
Zostava obsahuje výlučne uvedené jednotky. Neobsahuje potrubie, rúrky, káble, spojky, montážny ani inštalačný materiál, držiaky, konzoly, čerpadlo kondenzátu ani sifón. Inštalačný materiál vyberá a zabezpečuje inštalatér — jeho druh a dĺžka závisia od miesta montáže.
| Chladiaci výkon (nom.) | 12,2 kW |
|---|---|
| Moc grzewcza (nom.) | 14,0 kW |
| SEER | 7,65 |
| SCOP | 4,65 |
| Počet vnútorných jednotiek | 6 |
| Chladivo | R32 |
| Poziom mocy akustycznej | 58 dB(A) |
| Grzanie do temp. zewnętrznej | -15 °C |
| Maks. długość instalacji | 80 m |
| Fabryczne napełnienie R32 | 2,4 kg |
Wartości przeliczone krzywą korekcyjną producenta (Mitsubishi Electric MXZ-F Service Manual (OBH790P), s. 123), przy temperaturze wewnętrznej 20 °C. Moc brutto w pracy ustalonej, bez strat na odszranianie — przy wilgotnym mrozie realna moc będzie niższa. Metoda: Krzywa cold = correction curve MXZ-F (gross, bez defrost). Konwencja gross_stable_no_defrost. Publiczny URL: library.mitsubishielectric.co.uk/pdf/book/MXZ2F3F4F5F6FServiceManualOBH790P.
| -7 °C na zewnątrz | 8,53 kW |
|---|---|
| -10 °C na zewnątrz | 7,44 kW |
| -15 °C na zewnątrz | 5,73 kW |
Do akých veľkých miestností
Každá vnútorná jednotka obsluhuje jednu miestnosť. Rozpätie ukazuje, do akej veľkej miestnosti sa daná jednotka hodí — v troch variantoch presklenia, pretože práve ono rozhoduje o potrebe chladu.
Pomieszczenie 1
MSZ-LN18VG2 · 1,8 kW (7)
- Veľké presklenie z juhu, bez tienenia8–11 m²
- Typické okná12–15 m²
- Okná tienené alebo zo severu21–28 m²
Pomieszczenie 2
MSZ-LN18VG2 · 1,8 kW (7)
- Veľké presklenie z juhu, bez tienenia8–11 m²
- Typické okná12–15 m²
- Okná tienené alebo zo severu21–28 m²
Pomieszczenie 3
MSZ-LN18VG2 · 1,8 kW (7)
- Veľké presklenie z juhu, bez tienenia8–11 m²
- Typické okná12–15 m²
- Okná tienené alebo zo severu21–28 m²
Pomieszczenie 4
MSZ-LN18VG2 · 1,8 kW (7)
- Veľké presklenie z juhu, bez tienenia8–11 m²
- Typické okná12–15 m²
- Okná tienené alebo zo severu21–28 m²
Pomieszczenie 5
MSZ-LN35VG2 · 3,5 kW (12)
- Veľké presklenie z juhu, bez tienenia23–26 m²
- Typické okná33–37 m²
- Okná tienené alebo zo severudo 60 m²
Pomieszczenie 6
MSZ-LN50VG2 · 5,0 kW (18)
- Veľké presklenie z juhu, bez tienenia32–40 m²
- Typické okná46–57 m²
- Okná tienené alebo zo severudo 60 m²
Łącznie dla typowych okien: ok. 127–154 m².
Dobór na chłodzenie wg PN-EN 12831, tym samym kalkulatorem co konfigurator: 30/25 °C, wysokość 2,6 m, okna zespolone, wentylacja grawitacyjna, 2 osoby. Górny limit 60 m² na jednostkę wynika z zasięgu nawiewu, nie z bilansu ciepła. Wartości orientacyjne — nie zastępują doboru przez instalatora. Metodyka · historia zmian
