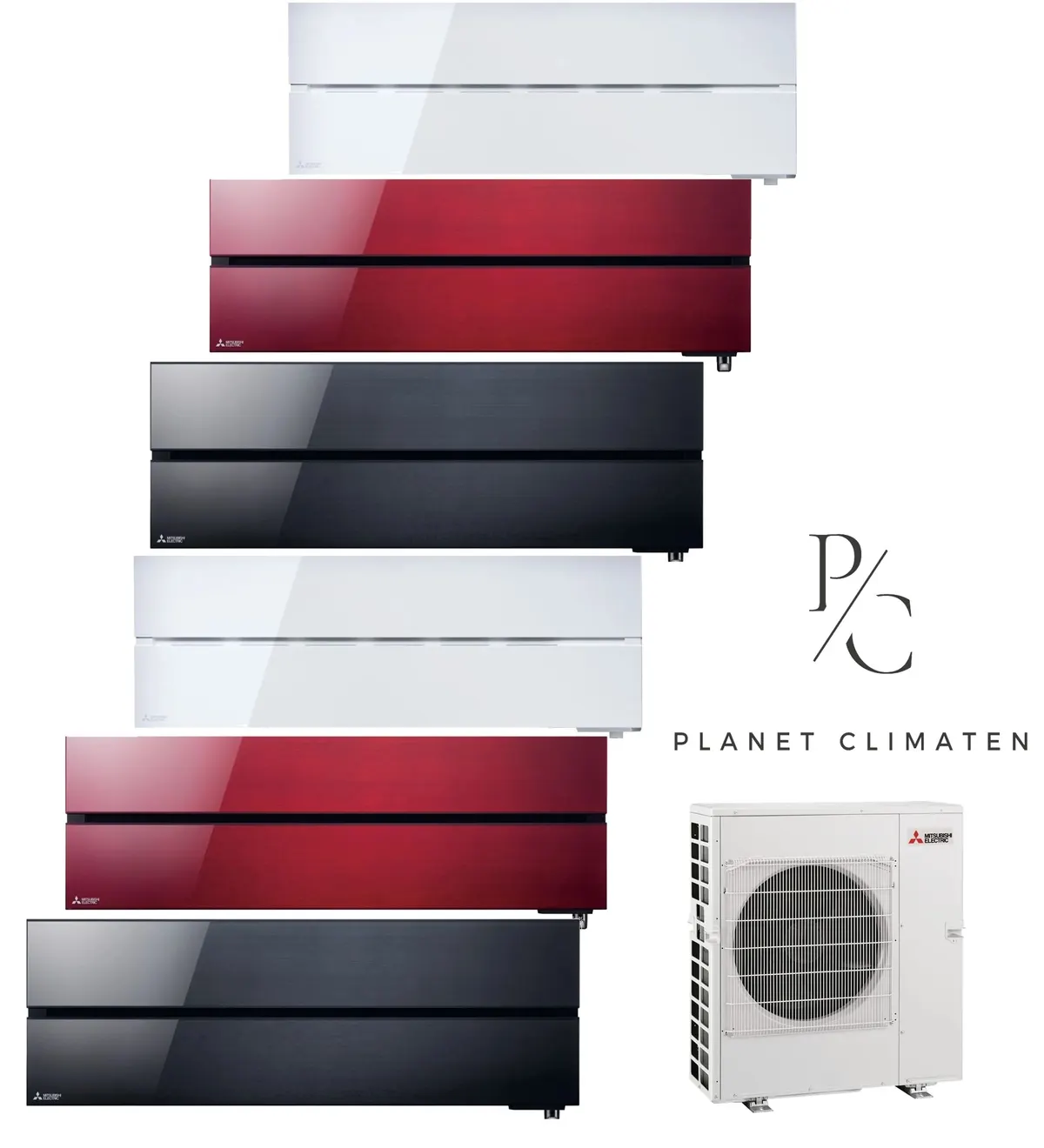

Klimatyzator multi-split Mitsubishi MXZ-6F120 LN 12.08kW 6 jedn. kolor
Kompletná multi-split zostava — vonkajšia jednotka + 6 vnútorných jednotiek
Zloženie zostavy
- Vonkajšia jednotkaMXZ-6F120
- 4× vnútorná jednotkaMSZ-LN18VG2
- 1× vnútorná jednotkaMSZ-LN25VG2
- 1× vnútorná jednotkaMSZ-LN35VG2
Multizónová klimatizácia Mitsubishi Electric – 6 vnútorných jednotiek
Systém pozostáva z 6 vnútorných jednotiek rôznych výkonov, ktoré pracujú s jednou vonkajšou jednotkou MXZ-6F120. Celkový chladiaci výkon je 12,08 kW a vykurovací výkon dosahuje 14,0 kW. Táto konfigurácia pokrýva potreby viacerých miestností s individuálnym ovládaním každej zóny.
Jednotky:
- 4× MSZ-LN18VG2 s chladiacim výkonom 1,8 kW na jednotku
- 1× MSZ-LN25VG2 s chladiacim výkonom 2,5 kW
- 1× MSZ-LN35VG2 s chladiacim výkonom 3,5 kW
Systém používa ekologické chladivo R32 a ponúka vykurovanie aj pri extrémne nízkych vonkajších teplotách až do -15°C. Nižšia teplota vykurovania sa môže nastaviť na 10°C.
Inteligentné technológie:
Inverterová technológia prispôsobuje výkon skutočným potrebám, čím znižuje spotreby energie. Režim Econo Cool automaticky optimalizuje chladenie a šetrí energiu. Snímač 3D i-see detekuje prítomnosť osôb v miestnosti a prispôsobuje cirkuláciu vzduchu. Plasma Quad Plus účinne odstraňuje baktérie a pachové látky bez chemických prísad.
Pohodlie a ovládanie:
Wi-Fi ovládanie prostredníctvom aplikácie MELCloud umožňuje diaľkové riadenie jednotiek. Týždenný programátor automatizuje spúšťanie a zastavovanie podľa harmonogramu. Funkcia I-SAVE pamätá si vaše obľúbené nastavenia a automaticky ich obnoví. Tichý režim a nočný režim chránia váš pokoj. Všetky jednotky majú štandardný filtr a filtry na pachové látky; filtr V-Blocking je dostupný ako voliteľný doplnok.
Vonkajšia jednotka musí byť nainštalovaná certifikovaným technikom s oprávnením na prácu s F-plynmi.

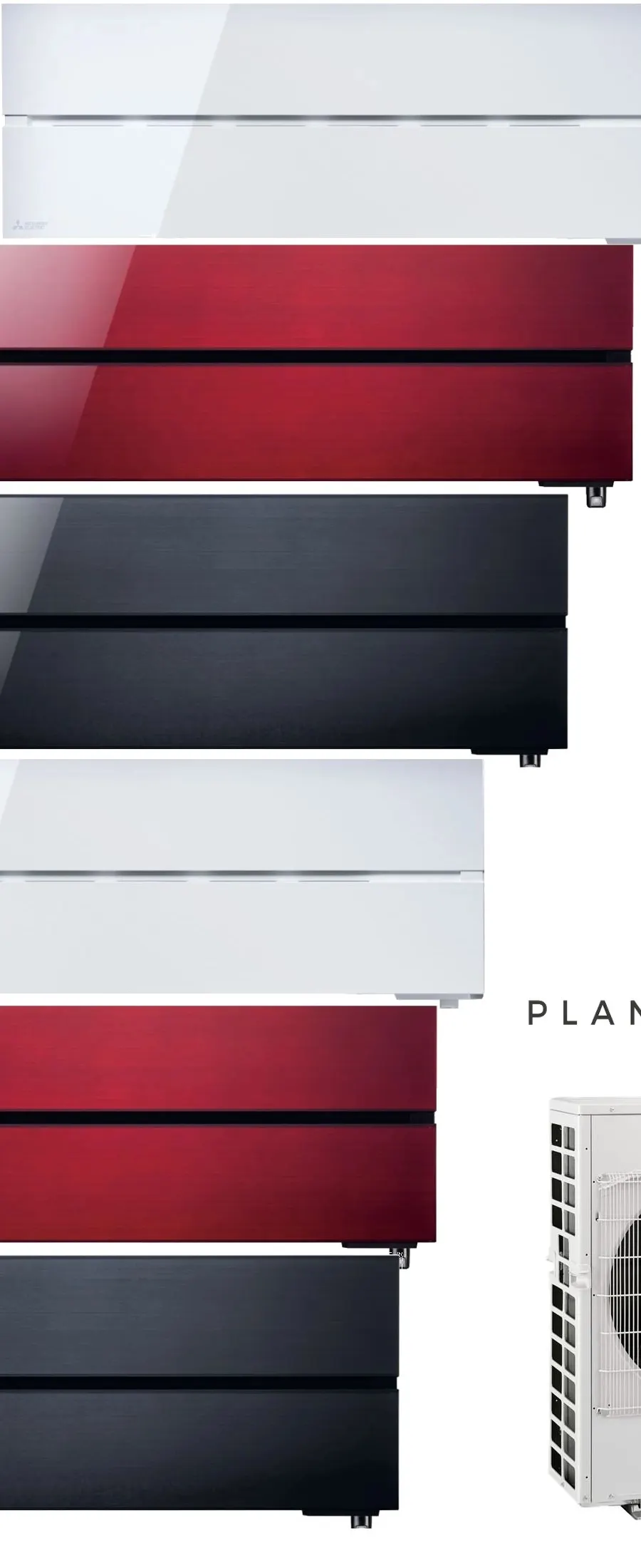

K dispozícii sú farby Pure White, Pearl White, Onyx Black a Ruby Red.
Zostava obsahuje výlučne uvedené jednotky. Neobsahuje potrubie, rúrky, káble, spojky, montážny ani inštalačný materiál, držiaky, konzoly, čerpadlo kondenzátu ani sifón. Inštalačný materiál vyberá a zabezpečuje inštalatér — jeho druh a dĺžka závisia od miesta montáže.
| Chladiaci výkon (nom.) | 12,1 kW |
|---|---|
| Moc grzewcza (nom.) | 14,0 kW |
| SEER | 7,65 |
| SCOP | 4,65 |
| Počet vnútorných jednotiek | 6 |
| Chladivo | R32 |
| Poziom mocy akustycznej | 58 dB(A) |
| Grzanie do temp. zewnętrznej | -15 °C |
| Maks. długość instalacji | 80 m |
| Fabryczne napełnienie R32 | 2,4 kg |
Wartości przeliczone krzywą korekcyjną producenta (Mitsubishi Electric MXZ-F Service Manual (OBH790P), s. 123), przy temperaturze wewnętrznej 20 °C. Moc brutto w pracy ustalonej, bez strat na odszranianie — przy wilgotnym mrozie realna moc będzie niższa. Metoda: Krzywa cold = correction curve MXZ-F (gross, bez defrost). Konwencja gross_stable_no_defrost. Publiczny URL: library.mitsubishielectric.co.uk/pdf/book/MXZ2F3F4F5F6FServiceManualOBH790P.
| -7 °C na zewnątrz | 8,53 kW |
|---|---|
| -10 °C na zewnątrz | 7,44 kW |
| -15 °C na zewnątrz | 5,73 kW |
Do akých veľkých miestností
Každá vnútorná jednotka obsluhuje jednu miestnosť. Rozpätie ukazuje, do akej veľkej miestnosti sa daná jednotka hodí — v troch variantoch presklenia, pretože práve ono rozhoduje o potrebe chladu.
Pomieszczenie 1
MSZ-LN18VG2 · 1,8 kW (7)
- Veľké presklenie z juhu, bez tienenia8–11 m²
- Typické okná12–15 m²
- Okná tienené alebo zo severu21–28 m²
Pomieszczenie 2
MSZ-LN18VG2 · 1,8 kW (7)
- Veľké presklenie z juhu, bez tienenia8–11 m²
- Typické okná12–15 m²
- Okná tienené alebo zo severu21–28 m²
Pomieszczenie 3
MSZ-LN18VG2 · 1,8 kW (7)
- Veľké presklenie z juhu, bez tienenia8–11 m²
- Typické okná12–15 m²
- Okná tienené alebo zo severu21–28 m²
Pomieszczenie 4
MSZ-LN18VG2 · 1,8 kW (7)
- Veľké presklenie z juhu, bez tienenia8–11 m²
- Typické okná12–15 m²
- Okná tienené alebo zo severu21–28 m²
Pomieszczenie 5
MSZ-LN25VG2 · 2,5 kW (9)
- Veľké presklenie z juhu, bez tienenia14–17 m²
- Typické okná20–24 m²
- Okná tienené alebo zo severu38–46 m²
Pomieszczenie 6
MSZ-LN35VG2 · 3,5 kW (12)
- Veľké presklenie z juhu, bez tienenia23–26 m²
- Typické okná33–37 m²
- Okná tienené alebo zo severudo 60 m²
Łącznie dla typowych okien: ok. 101–121 m².
Dobór na chłodzenie wg PN-EN 12831, tym samym kalkulatorem co konfigurator: 30/25 °C, wysokość 2,6 m, okna zespolone, wentylacja grawitacyjna, 2 osoby. Górny limit 60 m² na jednostkę wynika z zasięgu nawiewu, nie z bilansu ciepła. Wartości orientacyjne — nie zastępują doboru przez instalatora. Metodyka · historia zmian
