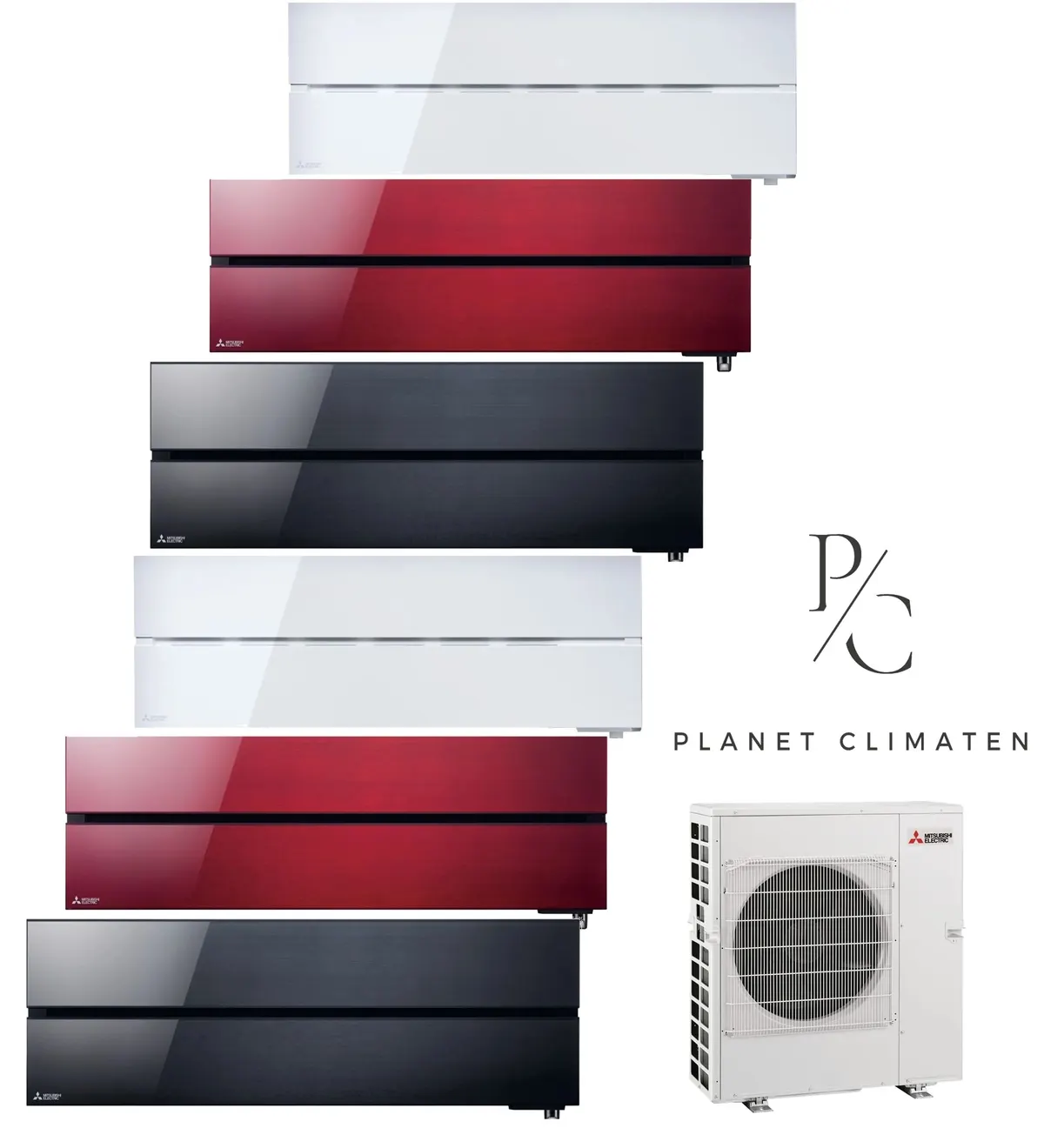

Klimatyzator multi-split Mitsubishi MXZ-6F120 LN 12.13kW 6 jedn. kolor
Kompletná multi-split zostava — vonkajšia jednotka + 6 vnútorných jednotiek
Zloženie zostavy
- Vonkajšia jednotkaMXZ-6F120
- 5× vnútorná jednotkaMSZ-LN18VG2
- 1× vnútorná jednotkaMSZ-LN50VG2
Multizónová klimatizácia Mitsubishi Electric – 6 jednotiek pre rozsiahle priestory
Sústava pozostáva zo šiestich vnútorných jednotiek s celkovým chladiacim výkonom 12,13 kW a vykurovacím výkonom 14,0 kW. Päť jednotiek MSZ-LN18VG2 (1,8 kW) a jedna jednotka MSZ-LN50VG2 (5,0 kW) sú napojené na vonkajšiu jednotku MXZ-6F120. Takáto konfigurácia umožňuje nezávisle regulovať teplotu v rôznych zónach objektu.
Systém pracuje s chladivom R32 a je vybavený inverterovou technológiou, ktorá optimalizuje spotrebu elektriny. Jednotlivé miestnosti možno ovládať prostredníctvom Wi-Fi aplikácie MELCloud alebo drôtového regulátora. Systém zvláda vykurovanie pri vonkajšej teplote až do -15 °C a chladenie aj pri nízkych vonkajších teplotách.
Vnútorné jednotky disponujú snímačom 3D i-see na detekciu prítomnosti osôb a automatickým výberom rýchlosti ventilátora. Filtrujú vzduch pomocou štandardného filtra a technológie Plasma Quad Plus na neutralizáciu pachových látok. Farebné varianty Pure White, Pearl White, Onyx Black a Ruby Red sa prispôsobia interiéru.
K dispozícii sú funkcie nočného režimu, Econo Cool na úsporu energie, režim Tichý a týždenný programátor. Jednotky si zapamätávajú vaše nastavenia cez funkciu I-SAVE. Montáž a inštaláciu musí vykonať certifikovaný technik kvôli práci s F-plynmi.
Zostava obsahuje výlučne uvedené jednotky. Neobsahuje potrubie, rúrky, káble, spojky, montážny ani inštalačný materiál, držiaky, konzoly, čerpadlo kondenzátu ani sifón. Inštalačný materiál vyberá a zabezpečuje inštalatér — jeho druh a dĺžka závisia od miesta montáže.
| Chladiaci výkon (nom.) | 12,1 kW |
|---|---|
| Moc grzewcza (nom.) | 14,0 kW |
| SEER | 7,65 |
| SCOP | 4,65 |
| Počet vnútorných jednotiek | 6 |
| Chladivo | R32 |
| Poziom mocy akustycznej | 58 dB(A) |
| Grzanie do temp. zewnętrznej | -15 °C |
| Maks. długość instalacji | 80 m |
| Fabryczne napełnienie R32 | 2,4 kg |
Wartości przeliczone krzywą korekcyjną producenta (Mitsubishi Electric MXZ-F Service Manual (OBH790P), s. 123), przy temperaturze wewnętrznej 20 °C. Moc brutto w pracy ustalonej, bez strat na odszranianie — przy wilgotnym mrozie realna moc będzie niższa. Metoda: Krzywa cold = correction curve MXZ-F (gross, bez defrost). Konwencja gross_stable_no_defrost. Publiczny URL: library.mitsubishielectric.co.uk/pdf/book/MXZ2F3F4F5F6FServiceManualOBH790P.
| -7 °C na zewnątrz | 8,53 kW |
|---|---|
| -10 °C na zewnątrz | 7,44 kW |
| -15 °C na zewnątrz | 5,73 kW |
Do akých veľkých miestností
Každá vnútorná jednotka obsluhuje jednu miestnosť. Rozpätie ukazuje, do akej veľkej miestnosti sa daná jednotka hodí — v troch variantoch presklenia, pretože práve ono rozhoduje o potrebe chladu.
Pomieszczenie 1
MSZ-LN18VG2 · 1,8 kW (7)
- Veľké presklenie z juhu, bez tienenia8–11 m²
- Typické okná12–15 m²
- Okná tienené alebo zo severu21–28 m²
Pomieszczenie 2
MSZ-LN18VG2 · 1,8 kW (7)
- Veľké presklenie z juhu, bez tienenia8–11 m²
- Typické okná12–15 m²
- Okná tienené alebo zo severu21–28 m²
Pomieszczenie 3
MSZ-LN18VG2 · 1,8 kW (7)
- Veľké presklenie z juhu, bez tienenia8–11 m²
- Typické okná12–15 m²
- Okná tienené alebo zo severu21–28 m²
Pomieszczenie 4
MSZ-LN18VG2 · 1,8 kW (7)
- Veľké presklenie z juhu, bez tienenia8–11 m²
- Typické okná12–15 m²
- Okná tienené alebo zo severu21–28 m²
Pomieszczenie 5
MSZ-LN18VG2 · 1,8 kW (7)
- Veľké presklenie z juhu, bez tienenia8–11 m²
- Typické okná12–15 m²
- Okná tienené alebo zo severu21–28 m²
Pomieszczenie 6
MSZ-LN50VG2 · 5,0 kW (18)
- Veľké presklenie z juhu, bez tienenia32–40 m²
- Typické okná46–57 m²
- Okná tienené alebo zo severudo 60 m²
Łącznie dla typowych okien: ok. 106–132 m².
Dobór na chłodzenie wg PN-EN 12831, tym samym kalkulatorem co konfigurator: 30/25 °C, wysokość 2,6 m, okna zespolone, wentylacja grawitacyjna, 2 osoby. Górny limit 60 m² na jednostkę wynika z zasięgu nawiewu, nie z bilansu ciepła. Wartości orientacyjne — nie zastępują doboru przez instalatora. Metodyka · historia zmian
