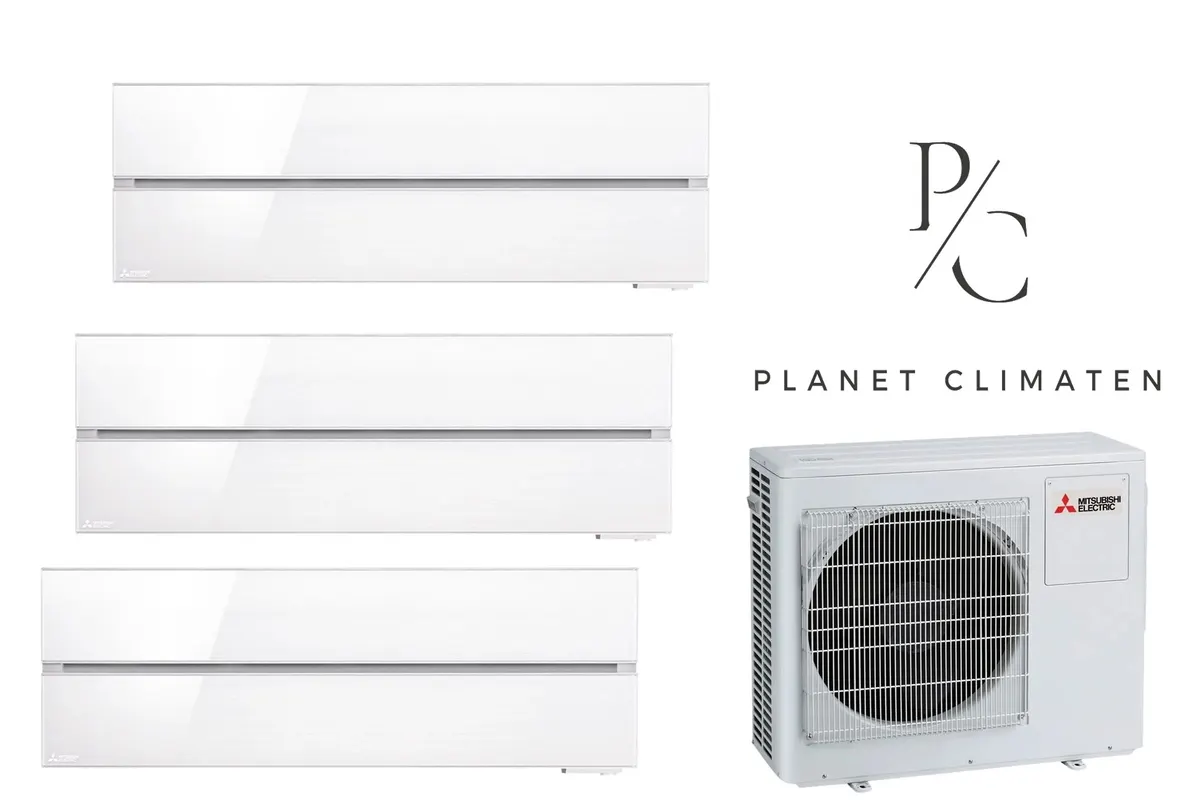

Klimatyzator multi-split Mitsubishi MXZ-5F102 LN 9.4kW 3 jedn. biały
Kompletná multi-split zostava — vonkajšia jednotka + 3 vnútorné jednotky
Zloženie zostavy
- Vonkajšia jednotkaMXZ-5F102
- 1× vnútorná jednotkaMSZ-LN50VG2
- 2× vnútorná jednotkaMSZ-LN60VG2
Tento multisplit systém značky Mitsubishi Electric sa skladá z jednej vonkajšej jednotky MXZ-5F102 a troch vnútorných jednotiek. Systém obsahuje vnútornú jednotku MSZ-LN50VG2 s chladiacim výkonom 5,0 kW a dve vnútorné jednotky MSZ-LN60VG2, pričom každá poskytuje chladiaci výkon 6,1 kW. Celkový chladiaci výkon zostavy dosahuje 9,4 kW a celkový vykurovací výkon je 10,0 kW. Zariadenie je zaradené v energetickej triede A++ a využíva chladivo R32.
Prevádzka zariadenia je možná aj pri nízkych teplotách. Minimálna teplota vykurovania je -15,0 °C. Zostava disponuje invertorovou technológiou a umožňuje chladenie a vykurovanie pri nízkej vonkajšej teplote. Pre používateľský komfort slúžia funkcie ako automatické reštartovanie, týždenný programátor, nočný režim či funkcia I-SAVE na zapamätávanie obľúbených nastavení. Úsporu energie podporuje režim Econo Cool.
Súčasťou výbavy je snímač 3D i-see na detekciu prítomnosti osôb v miestnosti, štandardný filter a filter na pachové látky. K dispozícii je aj technológia Plasma Quad Plus a voliteľný filter V-Blocking. Ovládanie je možné na diaľku prostredníctvom zabudovaného Wi-Fi ovládania cez aplikáciu MELCloud, prípadne pomocou voliteľného drôtového regulátora.
Zariadenie ponúka flexibilné nastavenia prúdenia vzduchu vďaka horizontálnemu a zvislému pohybu žalúzií a automatickému výberu rýchlosti ventilátora. Séria je dostupná vo viacerých farebných variantoch W/V/B/R, ktoré zahŕňajú odtiene Pure White, Pearl White, Onyx Black a Ruby Red. Systém je kompatibilný s VRF vďaka sade LEV pre systém VRF.
Montáž smie vykonať iba certifikovaný technik (F-plyny).
Zostava obsahuje výlučne uvedené jednotky. Neobsahuje potrubie, rúrky, káble, spojky, montážny ani inštalačný materiál, držiaky, konzoly, čerpadlo kondenzátu ani sifón. Inštalačný materiál vyberá a zabezpečuje inštalatér — jeho druh a dĺžka závisia od miesta montáže.
| Chladiaci výkon (nom.) | 9,4 kW |
|---|---|
| Moc grzewcza (nom.) | 10,0 kW |
| SEER | 8,21 |
| SCOP | 4,56 |
| Počet vnútorných jednotiek | 3 |
| Chladivo | R32 |
| Poziom mocy akustycznej | 60 dB(A) |
| Grzanie do temp. zewnętrznej | -15 °C |
| Maks. długość instalacji | 80 m |
| Fabryczne napełnienie R32 | 2,4 kg |
Wartości przeliczone krzywą korekcyjną producenta (Mitsubishi Electric MXZ-F Service Manual (OBH790P), s. 123), przy temperaturze wewnętrznej 20 °C. Moc brutto w pracy ustalonej, bez strat na odszranianie — przy wilgotnym mrozie realna moc będzie niższa. Metoda: Krzywa cold = correction curve MXZ-F (gross, bez defrost). Konwencja gross_stable_no_defrost. Publiczny URL: library.mitsubishielectric.co.uk/pdf/book/MXZ2F3F4F5F6FServiceManualOBH790P.
| -7 °C na zewnątrz | 6,58 kW |
|---|---|
| -10 °C na zewnątrz | 5,74 kW |
| -15 °C na zewnątrz | 4,43 kW |
Do akých veľkých miestností
Každá vnútorná jednotka obsluhuje jednu miestnosť. Rozpätie ukazuje, do akej veľkej miestnosti sa daná jednotka hodí — v troch variantoch presklenia, pretože práve ono rozhoduje o potrebe chladu.
Pomieszczenie 1
MSZ-LN50VG2 · 5,0 kW (18)
- Veľké presklenie z juhu, bez tienenia32–40 m²
- Typické okná46–57 m²
- Okná tienené alebo zo severudo 60 m²
Pomieszczenie 2
MSZ-LN60VG2 · 6,1 kW (18)
- Veľké presklenie z juhu, bez tienenia49–50 m²
- Typické oknádo 60 m²
- Okná tienené alebo zo severudo 60 m²
Pomieszczenie 3
MSZ-LN60VG2 · 6,1 kW (18)
- Veľké presklenie z juhu, bez tienenia49–50 m²
- Typické oknádo 60 m²
- Okná tienené alebo zo severudo 60 m²
Łącznie dla typowych okien: ok. 166–177 m².
Dobór na chłodzenie wg PN-EN 12831, tym samym kalkulatorem co konfigurator: 30/25 °C, wysokość 2,6 m, okna zespolone, wentylacja grawitacyjna, 2 osoby. Górny limit 60 m² na jednostkę wynika z zasięgu nawiewu, nie z bilansu ciepła. Wartości orientacyjne — nie zastępują doboru przez instalatora. Metodyka · historia zmian
