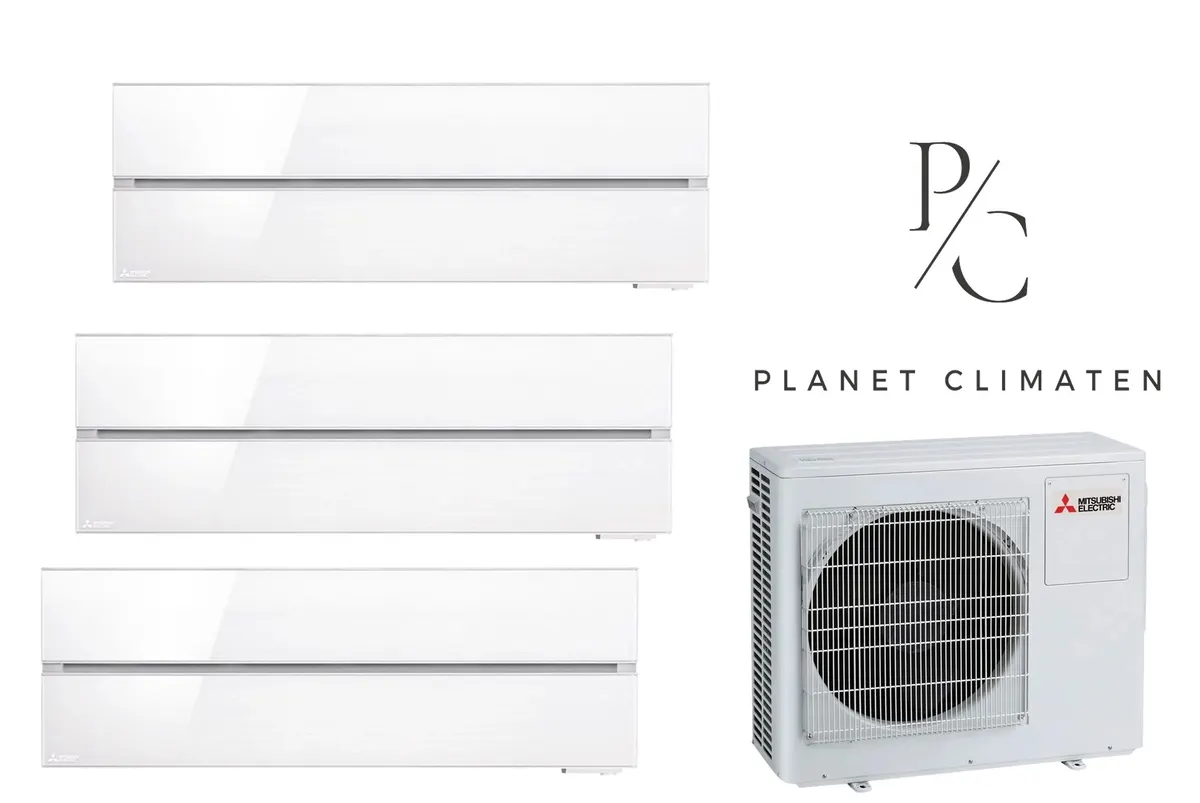

Klimatyzator multi-split Mitsubishi MXZ-5F102 LN 9kW 3 jedn. biały
Kompletná multi-split zostava — vonkajšia jednotka + 3 vnútorné jednotky
Zloženie zostavy
- Vonkajšia jednotkaMXZ-5F102
- 1× vnútorná jednotkaMSZ-LN18VG2
- 2× vnútorná jednotkaMSZ-LN60VG2
Tato multisplitová zostava značky Mitsubishi Electric sa skladá z jednej vonkajšej jednotky MXZ-5F102 a troch vnútorných jednotiek. Systém je navrhnutý na klimatizovanie troch samostatných priestorov. Prvá vnútorná jednotka MSZ-LN18VG2 poskytuje chladiaci výkon 1,8 kW, druhá jednotka MSZ-LN60VG2 a tretia jednotka MSZ-LN60VG2 disponujú zhodne chladiacim výkonom 6,1 kW.
Celkový chladiaci výkon celej zostavy dosahuje 9,0 kW a celkový vykurovací výkon je 10,0 kW. Zariadenie pracuje s chladivom R32 a je zaradené v energetickej triede A++. Prevádzka pri vykurovaní je možná do minimálnej vonkajšej teploty -15,0 °C.
Séria ponúka viacero funkcií a vlastností, ktoré zvyšujú komfort používania. Medzi ne patrí inverterová technológia, Wi-Fi ovládanie prostredníctvom MELCloud, snímač 3D i-see na detekciu prítomnosti a pokročilá filtrácia Plasma Quad Plus. K dispozícii je tiež týždenný programátor, funkcia I-SAVE pre zapamätanie nastavení, režim Econo Cool pre úsporu energie či nočný režim a tichý režim.
Zariadenie podporuje automatický výber rýchlosti ventilátora, horizontálny a zvislý pohyb žalúzií, chladenie aj vykurovanie pri nízkej vonkajšej teplote a nastavenie vykurovania na 10 °C. Farebné varianty W/V/B/R zahŕňajú vyhotovenia Pure White, Pearl White, Onyx Black a Ruby Red. Súčasťou výbavy je štandardný filter a filter na pachové látky, pričom voliteľne je k dispozícii filter V-Blocking, možnosť pripojenia drôtového regulátora a kompatibilita s VRF cez sadu LEV. Nechýba ani automatické reštartovanie.
Montáž smie vykonať iba certifikovaný technik (F-plyny).
Zostava obsahuje výlučne uvedené jednotky. Neobsahuje potrubie, rúrky, káble, spojky, montážny ani inštalačný materiál, držiaky, konzoly, čerpadlo kondenzátu ani sifón. Inštalačný materiál vyberá a zabezpečuje inštalatér — jeho druh a dĺžka závisia od miesta montáže.
| Chladiaci výkon (nom.) | 9,0 kW |
|---|---|
| Moc grzewcza (nom.) | 10,0 kW |
| SEER | 8,21 |
| SCOP | 4,56 |
| Počet vnútorných jednotiek | 3 |
| Chladivo | R32 |
| Poziom mocy akustycznej | 58 dB(A) |
| Grzanie do temp. zewnętrznej | -15 °C |
| Maks. długość instalacji | 80 m |
| Fabryczne napełnienie R32 | 2,4 kg |
Wartości przeliczone krzywą korekcyjną producenta (Mitsubishi Electric MXZ-F Service Manual (OBH790P), s. 123), przy temperaturze wewnętrznej 20 °C. Moc brutto w pracy ustalonej, bez strat na odszranianie — przy wilgotnym mrozie realna moc będzie niższa. Metoda: Krzywa cold = correction curve MXZ-F (gross, bez defrost). Konwencja gross_stable_no_defrost. Publiczny URL: library.mitsubishielectric.co.uk/pdf/book/MXZ2F3F4F5F6FServiceManualOBH790P.
| -7 °C na zewnątrz | 6,58 kW |
|---|---|
| -10 °C na zewnątrz | 5,74 kW |
| -15 °C na zewnątrz | 4,43 kW |
Do akých veľkých miestností
Každá vnútorná jednotka obsluhuje jednu miestnosť. Rozpätie ukazuje, do akej veľkej miestnosti sa daná jednotka hodí — v troch variantoch presklenia, pretože práve ono rozhoduje o potrebe chladu.
Pomieszczenie 1
MSZ-LN18VG2 · 1,8 kW (7)
- Veľké presklenie z juhu, bez tienenia8–11 m²
- Typické okná12–15 m²
- Okná tienené alebo zo severu21–28 m²
Pomieszczenie 2
MSZ-LN60VG2 · 6,1 kW (18)
- Veľké presklenie z juhu, bez tienenia49–50 m²
- Typické oknádo 60 m²
- Okná tienené alebo zo severudo 60 m²
Pomieszczenie 3
MSZ-LN60VG2 · 6,1 kW (18)
- Veľké presklenie z juhu, bez tienenia49–50 m²
- Typické oknádo 60 m²
- Okná tienené alebo zo severudo 60 m²
Łącznie dla typowych okien: ok. 132–135 m².
Dobór na chłodzenie wg PN-EN 12831, tym samym kalkulatorem co konfigurator: 30/25 °C, wysokość 2,6 m, okna zespolone, wentylacja grawitacyjna, 2 osoby. Górny limit 60 m² na jednostkę wynika z zasięgu nawiewu, nie z bilansu ciepła. Wartości orientacyjne — nie zastępują doboru przez instalatora. Metodyka · historia zmian
