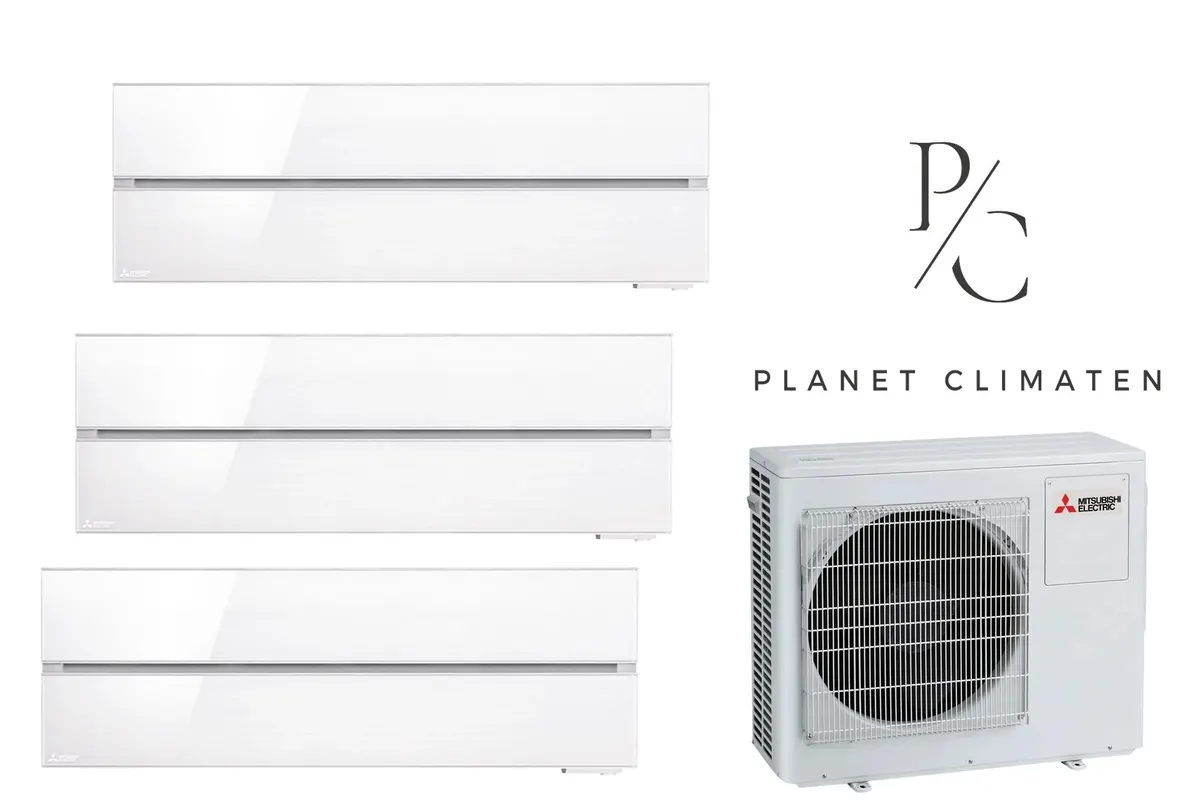

Klimatyzator multi-split Mitsubishi MXZ-5F102 LN 8.5kW 3 jedn. biały
Kompletná multi-split zostava — vonkajšia jednotka + 3 vnútorné jednotky
Zloženie zostavy
- Vonkajšia jednotkaMXZ-5F102
- 1× vnútorná jednotkaMSZ-LN18VG2
- 1× vnútorná jednotkaMSZ-LN35VG2
- 1× vnútorná jednotkaMSZ-LN50VG2
Tento multisplitový systém značky Mitsubishi Electric sa skladá z troch vnútorných jednotiek a jednej vonkajšej jednotky MXZ-5F102. Zostava obsahuje vnútornú jednotku MSZ-LN18VG2 s chladiacim výkonom 1,8 kW, vnútornú jednotku MSZ-LN35VG2 s chladiacim výkonom 3,5 kW a vnútornú jednotku MSZ-LN50VG2 s chladiacim výkonom 5,0 kW. Celkový chladiaci výkon sústavy je 8,5 kW a celkový vykurovací výkon dosahuje 9,9 kW. Zariadenie pracuje s chladivom R32 a je zaradené v energetickej triede A++.
Klimatizácia umožňuje prevádzku aj pri nízkych vonkajších teplotách, pričom minimálna teplota vykurovania je -15,0 °C. Systém využíva invertorovú technológiu a ponúka viaceré prevádzkové režimy vrátane nočného režimu, tichého režimu alebo režimu Econo Cool na úsporu energie. Pre pohodlné ovládanie slúži Wi-Fi ovládanie prostredníctvom MELCloud a týždenný programátor.
Súčasťou výbavy je snímač 3D i-see na detekciu prítomnosti osôb, funkcia I-SAVE na zapamätávanie obľúbených nastavení a pokročilá filtrácia vzduchu Plasma Quad Plus spolu s pachovým filtrom. Žalúzie umožňujú vodorovný aj zvislý pohyb pre optimálnu distribúciu vzduchu v miestnostiach. Montáž smie vykonať iba certifikovaný technik s oprávnením pre F-plyny.
Zostava obsahuje výlučne uvedené jednotky. Neobsahuje potrubie, rúrky, káble, spojky, montážny ani inštalačný materiál, držiaky, konzoly, čerpadlo kondenzátu ani sifón. Inštalačný materiál vyberá a zabezpečuje inštalatér — jeho druh a dĺžka závisia od miesta montáže.
| Chladiaci výkon (nom.) | 8,5 kW |
|---|---|
| Moc grzewcza (nom.) | 9,9 kW |
| SEER | 8,21 |
| SCOP | 4,56 |
| Počet vnútorných jednotiek | 3 |
| Chladivo | R32 |
| Poziom mocy akustycznej | 58 dB(A) |
| Grzanie do temp. zewnętrznej | -15 °C |
| Maks. długość instalacji | 80 m |
| Fabryczne napełnienie R32 | 2,4 kg |
Wartości przeliczone krzywą korekcyjną producenta (Mitsubishi Electric MXZ-F Service Manual (OBH790P), s. 123), przy temperaturze wewnętrznej 20 °C. Moc brutto w pracy ustalonej, bez strat na odszranianie — przy wilgotnym mrozie realna moc będzie niższa. Metoda: Krzywa cold = correction curve MXZ-F (gross, bez defrost). Konwencja gross_stable_no_defrost. Publiczny URL: library.mitsubishielectric.co.uk/pdf/book/MXZ2F3F4F5F6FServiceManualOBH790P.
| -7 °C na zewnątrz | 6,58 kW |
|---|---|
| -10 °C na zewnątrz | 5,74 kW |
| -15 °C na zewnątrz | 4,43 kW |
Do akých veľkých miestností
Každá vnútorná jednotka obsluhuje jednu miestnosť. Rozpätie ukazuje, do akej veľkej miestnosti sa daná jednotka hodí — v troch variantoch presklenia, pretože práve ono rozhoduje o potrebe chladu.
Pomieszczenie 1
MSZ-LN18VG2 · 1,8 kW (7)
- Veľké presklenie z juhu, bez tienenia8–11 m²
- Typické okná12–15 m²
- Okná tienené alebo zo severu21–28 m²
Pomieszczenie 2
MSZ-LN35VG2 · 3,5 kW (12)
- Veľké presklenie z juhu, bez tienenia23–26 m²
- Typické okná33–37 m²
- Okná tienené alebo zo severudo 60 m²
Pomieszczenie 3
MSZ-LN50VG2 · 5,0 kW (18)
- Veľké presklenie z juhu, bez tienenia32–40 m²
- Typické okná46–57 m²
- Okná tienené alebo zo severudo 60 m²
Łącznie dla typowych okien: ok. 91–109 m².
Dobór na chłodzenie wg PN-EN 12831, tym samym kalkulatorem co konfigurator: 30/25 °C, wysokość 2,6 m, okna zespolone, wentylacja grawitacyjna, 2 osoby. Górny limit 60 m² na jednostkę wynika z zasięgu nawiewu, nie z bilansu ciepła. Wartości orientacyjne — nie zastępują doboru przez instalatora. Metodyka · historia zmian
