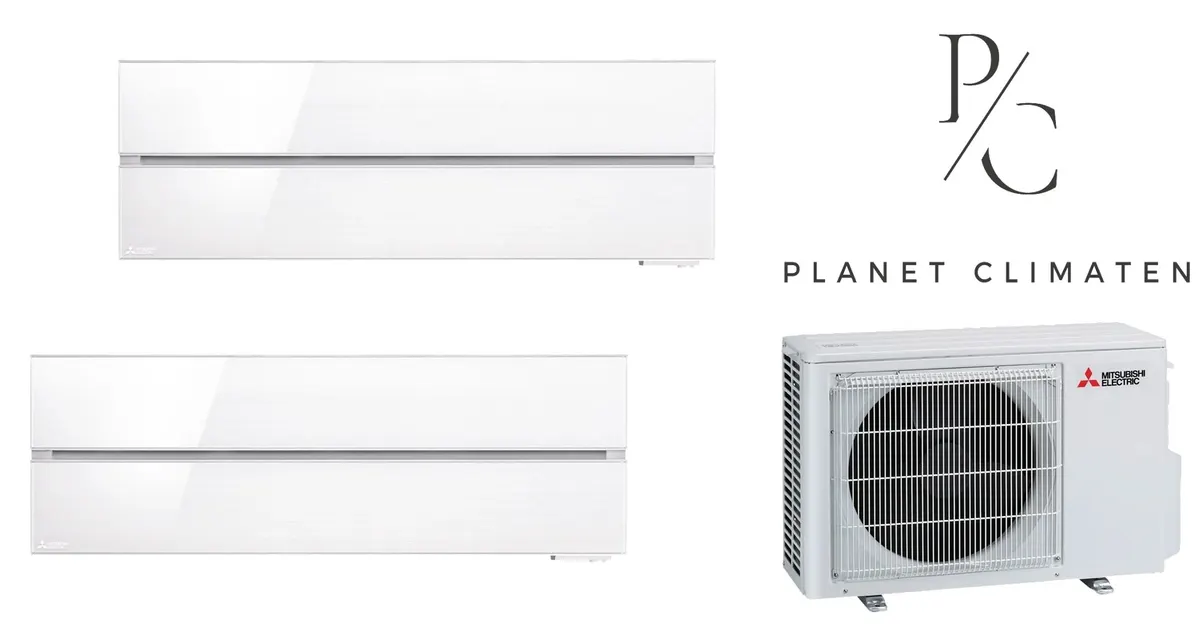

Klimatyzator multi-split Mitsubishi MXZ-4F80 LN 6.8kW 2 jedn. biały
Kompletná multi-split zostava — vonkajšia jednotka + 2 vnútorné jednotky
Zloženie zostavy
- Vonkajšia jednotkaMXZ-4F80
- 1× vnútorná jednotkaMSZ-LN25VG2
- 1× vnútorná jednotkaMSZ-LN60VG2
Zostava multi-split klimatizácie od výrobcu Mitsubishi Electric zahŕňa dve vnútorné jednotky a jednu vonkajšiu jednotku MXZ-4F80. Systém dosahuje chladiaci výkon 6,8 kW a vykurovací výkon 8,8 kW, pričom je zaradený do energetickej triedy A++. Prevádzka zariadenia je zabezpečená s ekologickým chladivom R32 a minimálna teplota vykurovania dosahuje -15,0 °C.
Prvá vnútorná jednotka modelu MSZ-LN25VG2 disponuje chladiacim výkonom 2,5 kW. Druhá vnútorná jednotka modelu MSZ-LN60VG2 poskytuje chladiaci výkon 6,1 kW. Celkovo sú v tejto zostave k dispozícii dve vnútorné jednotky, ktoré umožňujú nezávislú reguláciu klímy vo viacerých miestnostiach.
Inštaláciu tohto chladiaceho zariadenia smie vykonať iba certifikovaný technik s oprávnením pre manipuláciu s F-plynmi.
Zostava obsahuje výlučne uvedené jednotky. Neobsahuje potrubie, rúrky, káble, spojky, montážny ani inštalačný materiál, držiaky, konzoly, čerpadlo kondenzátu ani sifón. Inštalačný materiál vyberá a zabezpečuje inštalatér — jeho druh a dĺžka závisia od miesta montáže.
| Chladiaci výkon (nom.) | 6,8 kW |
|---|---|
| Moc grzewcza (nom.) | 8,8 kW |
| SEER | 7,55 |
| SCOP | 4,07 |
| Počet vnútorných jednotiek | 2 |
| Chladivo | R32 |
| Poziom mocy akustycznej | 58 dB(A) |
| Grzanie do temp. zewnętrznej | -15 °C |
| Maks. długość instalacji | 60 m |
| Fabryczne napełnienie R32 | 2,4 kg |
Wartości przeliczone krzywą korekcyjną producenta (Mitsubishi Electric MXZ-F Service Manual (OBH790P), s. 123), przy temperaturze wewnętrznej 20 °C. Moc brutto w pracy ustalonej, bez strat na odszranianie — przy wilgotnym mrozie realna moc będzie niższa. Metoda: Krzywa cold = correction curve MXZ-F (gross, bez defrost). Konwencja gross_stable_no_defrost. Publiczny URL: library.mitsubishielectric.co.uk/pdf/book/MXZ2F3F4F5F6FServiceManualOBH790P.
| -7 °C na zewnątrz | 5,63 kW |
|---|---|
| -10 °C na zewnątrz | 4,96 kW |
| -15 °C na zewnątrz | 3,91 kW |
Do akých veľkých miestností
Každá vnútorná jednotka obsluhuje jednu miestnosť. Rozpätie ukazuje, do akej veľkej miestnosti sa daná jednotka hodí — v troch variantoch presklenia, pretože práve ono rozhoduje o potrebe chladu.
Pomieszczenie 1
MSZ-LN25VG2 · 2,5 kW (9)
- Veľké presklenie z juhu, bez tienenia14–17 m²
- Typické okná20–24 m²
- Okná tienené alebo zo severu38–46 m²
Pomieszczenie 2
MSZ-LN60VG2 · 6,1 kW (18)
- Veľké presklenie z juhu, bez tienenia49–50 m²
- Typické oknádo 60 m²
- Okná tienené alebo zo severudo 60 m²
Łącznie dla typowych okien: ok. 80–84 m².
Dobór na chłodzenie wg PN-EN 12831, tym samym kalkulatorem co konfigurator: 30/25 °C, wysokość 2,6 m, okna zespolone, wentylacja grawitacyjna, 2 osoby. Górny limit 60 m² na jednostkę wynika z zasięgu nawiewu, nie z bilansu ciepła. Wartości orientacyjne — nie zastępują doboru przez instalatora. Metodyka · historia zmian
