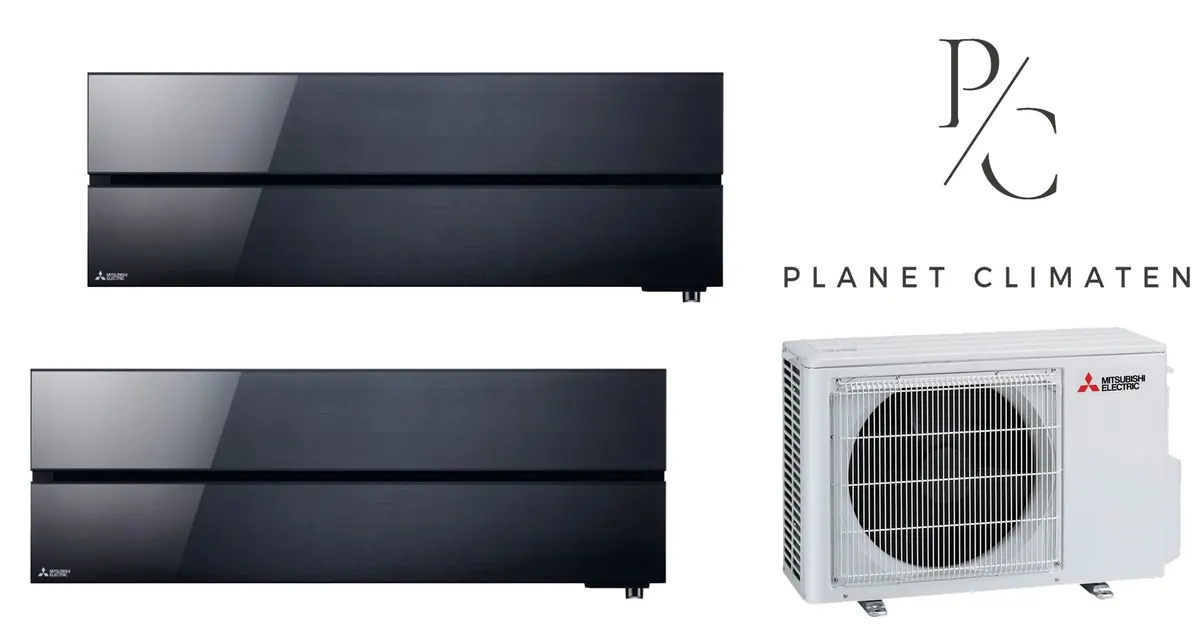

Klimatyzator multi-split Mitsubishi MXZ-4F72 LN 6.8kW 2 jedn. kolor
Kompletná multi-split zostava — vonkajšia jednotka + 2 vnútorné jednotky
Zloženie zostavy
- Vonkajšia jednotkaMXZ-4F72
- 1× vnútorná jednotkaMSZ-LN18VG2
- 1× vnútorná jednotkaMSZ-LN60VG2
Tato multi-split zostava od výrobcu Mitsubishi Electric sa skladá z jednej vonkajšej jednotky MXZ-4F72 a celkovo dvoch vnútorných jednotiek. Systém obsahujúci vnútornú jednotku MSZ-LN18VG2 s chladiacim výkonom 1,8 kW a vnútornú jednotku MSZ-LN60VG2 s chladiacim výkonom 6,1 kW poskytuje celkový chladiaci výkon 6,8 kW a celkový vykurovací výkon 8,6 kW. Zariadenie pracuje s chladivom R32 a je zaradené v energetickej triede A++. Minimálna teplota vykurovania dosahuje -15,0 °C.
Vlastnosti a funkcie zostavy
Zostava disponuje invertorovou technológiou a umožňuje chladenie aj vykurovanie pri nízkej vonkajšej teplote. Používateľ môže využiť automatický reštart, automatický výber rýchlosti ventilátora, nočný režim a tichý režim. K dispozícii sú funkcie pre úsporu energie, ako režim Econo Cool, a funkcia I-SAVE na zapamätávanie nastavení. Nastavenie vykurovania 10°C umožňuje temperovanie priestoru. Súčasťou výbavy je týždenný programátor, horizontálny a zvislý pohyb žalúzií, snímač 3D i-see na detekciu prítomnosti a Wi-Fi ovládanie prostredníctvom MELCloud.
Filtrácia vzduchu a možnosti
Na úpravu vzduchu slúži štandardný filter, filter na pachové látky a systém Plasma Quad Plus. Ako voliteľné príslušenstvo je k dispozícii filter V-Blocking a možnosť pripojenia drôtového regulátora. Séria ponúka farebné varianty W/V/B/R: Pure White, Pearl White, Onyx Black a Ruby Red. Súčasťou dodávky je kompatibilita so sadou LEV pre systém VRF.
Dôležité upozornenia k dodávke a montáži
Montáž tohto zariadenia smie vykonať iba certifikovaný technik s oprávnením na prácu s F-plynmi. Zostava obsahuje výlučne jednotky uvedené v zadaní. Zostava neobsahuje potrubie, rúrky, káble, spojky, montážny ani inštalačný materiál, držiaky, konzoly, čerpadlo kondenzátu ani sifón.
| Chladiaci výkon (nom.) | 6,8 kW |
|---|---|
| Moc grzewcza (nom.) | 8,6 kW |
| SEER | 8,13 |
| SCOP | 4,07 |
| Počet vnútorných jednotiek | 2 |
| Chladivo | R32 |
| Poziom mocy akustycznej | 58 dB(A) |
| Grzanie do temp. zewnętrznej | -15 °C |
| Maks. długość instalacji | 60 m |
| Fabryczne napełnienie R32 | 2,4 kg |
Wartości przeliczone krzywą korekcyjną producenta (Mitsubishi Electric MXZ-F Service Manual (OBH790P), s. 123), przy temperaturze wewnętrznej 20 °C. Moc brutto w pracy ustalonej, bez strat na odszranianie — przy wilgotnym mrozie realna moc będzie niższa. Metoda: Krzywa cold = correction curve MXZ-F (gross, bez defrost). Konwencja gross_stable_no_defrost. Publiczny URL: library.mitsubishielectric.co.uk/pdf/book/MXZ2F3F4F5F6FServiceManualOBH790P.
| -7 °C na zewnątrz | 5,51 kW |
|---|---|
| -10 °C na zewnątrz | 4,84 kW |
| -15 °C na zewnątrz | 3,82 kW |
Do akých veľkých miestností
Každá vnútorná jednotka obsluhuje jednu miestnosť. Rozpätie ukazuje, do akej veľkej miestnosti sa daná jednotka hodí — v troch variantoch presklenia, pretože práve ono rozhoduje o potrebe chladu.
Pomieszczenie 1
MSZ-LN18VG2 · 1,8 kW (7)
- Veľké presklenie z juhu, bez tienenia8–11 m²
- Typické okná12–15 m²
- Okná tienené alebo zo severu21–28 m²
Pomieszczenie 2
MSZ-LN60VG2 · 6,1 kW (18)
- Veľké presklenie z juhu, bez tienenia49–50 m²
- Typické oknádo 60 m²
- Okná tienené alebo zo severudo 60 m²
Łącznie dla typowych okien: ok. 72–75 m².
Dobór na chłodzenie wg PN-EN 12831, tym samym kalkulatorem co konfigurator: 30/25 °C, wysokość 2,6 m, okna zespolone, wentylacja grawitacyjna, 2 osoby. Górny limit 60 m² na jednostkę wynika z zasięgu nawiewu, nie z bilansu ciepła. Wartości orientacyjne — nie zastępują doboru przez instalatora. Metodyka · historia zmian
