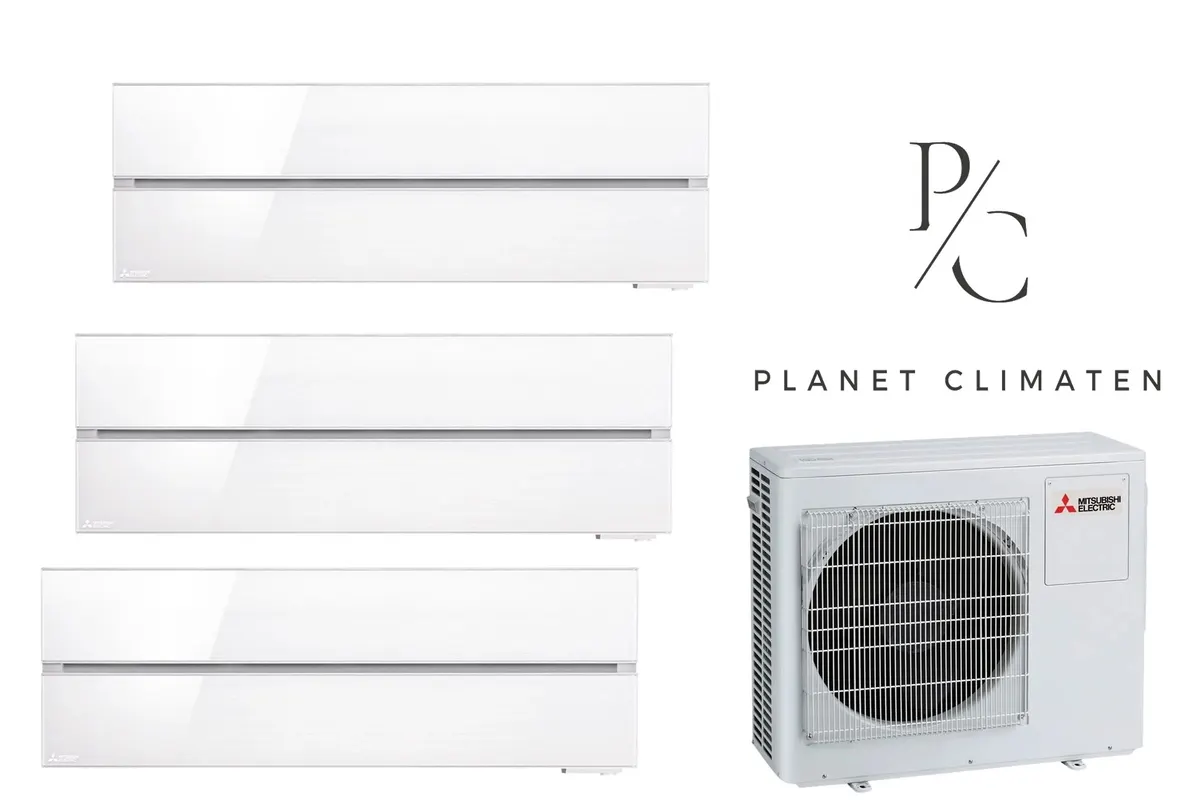

Klimatyzator multi-split Mitsubishi MXZ-3F68 LN 6.8kW 3 jedn. biały
Kompletná multi-split zostava — vonkajšia jednotka + 3 vnútorné jednotky
Zloženie zostavy
- Vonkajšia jednotkaMXZ-3F68
- 1× vnútorná jednotkaMSZ-LN25VG2
- 1× vnútorná jednotkaMSZ-LN35VG2
- 1× vnútorná jednotkaMSZ-LN50VG2
Multisplitová zostava klimatizácie značky Mitsubishi Electric sa skladá z jednej vonkajšej jednotky MXZ-3F68 a troch vnútorných jednotiek rôznych výkonov. Tento systém je určený na klimatizáciu a vykurovanie viacerých miestností súčasne prostredníctvom jedného vonkajšieho agregátu. Celkový chladiaci výkon systému dosahuje 6,8 kW a celkový vykurovací výkon predstavuje 8,6 kW. Zostava je zaradená v energetickej triede A++.
Súčasťou zostavy sú tri vnútorné jednotky: model MSZ-LN25VG2 s chladiacim výkonom 2,5 kW, model MSZ-LN35VG2 s chladiacim výkonom 3,5 kW a model MSZ-LN50VG2 s chladiacim výkonom 5,0 kW. Zariadenie využíva chladivo R32 a je prispôsobené na prevádzku pri minimálnej teplote vykurovania -15,0 °C.
Vlastnosti a funkcie systému
Zostava disponuje invertorovou technológiou a umožňuje chladenie aj vykurovanie pri nízkej vonkajšej teplote. Používateľ môže využívať funkciu I-SAVE na zapamätávanie obľúbených nastavení, týždenný programátor, nočný režim a režim Econo Cool na úsporu energie. Snímač 3D i-see zabezpečuje detekciu prítomnosti v miestnosti. O úpravu vzduchu sa stará štandardný filter, filter na pachové látky, systém Plasma Quad Plus a voliteľný filter V-Blocking.
Ovládanie je možné prostredníctvom Wi-Fi ovládania cez MELCloud alebo pomocou voliteľného drôtového regulátora. Medzi ďalšie funkcie patrí automatické reštartovanie, automatický výber rýchlosti ventilátora, horizontálny a zvislý pohyb žalúzií, nastavenie vykurovania 10 °C, tichý režim a farebné varianty W/V/B/R (Pure White, Pearl White, Onyx Black, Ruby Red).
Upozorňujeme, že montáž smie vykonať iba certifikovaný technik (F-plyny).
Zostava obsahuje výlučne uvedené jednotky. Neobsahuje potrubie, rúrky, káble, spojky, montážny ani inštalačný materiál, držiaky, konzoly, čerpadlo kondenzátu ani sifón. Inštalačný materiál vyberá a zabezpečuje inštalatér — jeho druh a dĺžka závisia od miesta montáže.
| Chladiaci výkon (nom.) | 6,8 kW |
|---|---|
| Moc grzewcza (nom.) | 8,6 kW |
| SEER | 7,96 |
| SCOP | 4,12 |
| Počet vnútorných jednotiek | 3 |
| Chladivo | R32 |
| Poziom mocy akustycznej | 58 dB(A) |
| Grzanie do temp. zewnętrznej | -15 °C |
| Maks. długość instalacji | 60 m |
| Fabryczne napełnienie R32 | 2,4 kg |
Wartości przeliczone krzywą korekcyjną producenta (Mitsubishi Electric MXZ-F Service Manual (OBH790P), s. 123), przy temperaturze wewnętrznej 20 °C. Moc brutto w pracy ustalonej, bez strat na odszranianie — przy wilgotnym mrozie realna moc będzie niższa. Metoda: Krzywa cold = correction curve MXZ-F (gross, bez defrost). Konwencja gross_stable_no_defrost. Publiczny URL: library.mitsubishielectric.co.uk/pdf/book/MXZ2F3F4F5F6FServiceManualOBH790P.
| -7 °C na zewnątrz | 5,51 kW |
|---|---|
| -10 °C na zewnątrz | 4,84 kW |
| -15 °C na zewnątrz | 3,82 kW |
Do akých veľkých miestností
Každá vnútorná jednotka obsluhuje jednu miestnosť. Rozpätie ukazuje, do akej veľkej miestnosti sa daná jednotka hodí — v troch variantoch presklenia, pretože práve ono rozhoduje o potrebe chladu.
Pomieszczenie 1
MSZ-LN25VG2 · 2,5 kW (9)
- Veľké presklenie z juhu, bez tienenia14–17 m²
- Typické okná20–24 m²
- Okná tienené alebo zo severu38–46 m²
Pomieszczenie 2
MSZ-LN35VG2 · 3,5 kW (12)
- Veľké presklenie z juhu, bez tienenia23–26 m²
- Typické okná33–37 m²
- Okná tienené alebo zo severudo 60 m²
Pomieszczenie 3
MSZ-LN50VG2 · 5,0 kW (18)
- Veľké presklenie z juhu, bez tienenia32–40 m²
- Typické okná46–57 m²
- Okná tienené alebo zo severudo 60 m²
Łącznie dla typowych okien: ok. 99–118 m².
Dobór na chłodzenie wg PN-EN 12831, tym samym kalkulatorem co konfigurator: 30/25 °C, wysokość 2,6 m, okna zespolone, wentylacja grawitacyjna, 2 osoby. Górny limit 60 m² na jednostkę wynika z zasięgu nawiewu, nie z bilansu ciepła. Wartości orientacyjne — nie zastępują doboru przez instalatora. Metodyka · historia zmian
