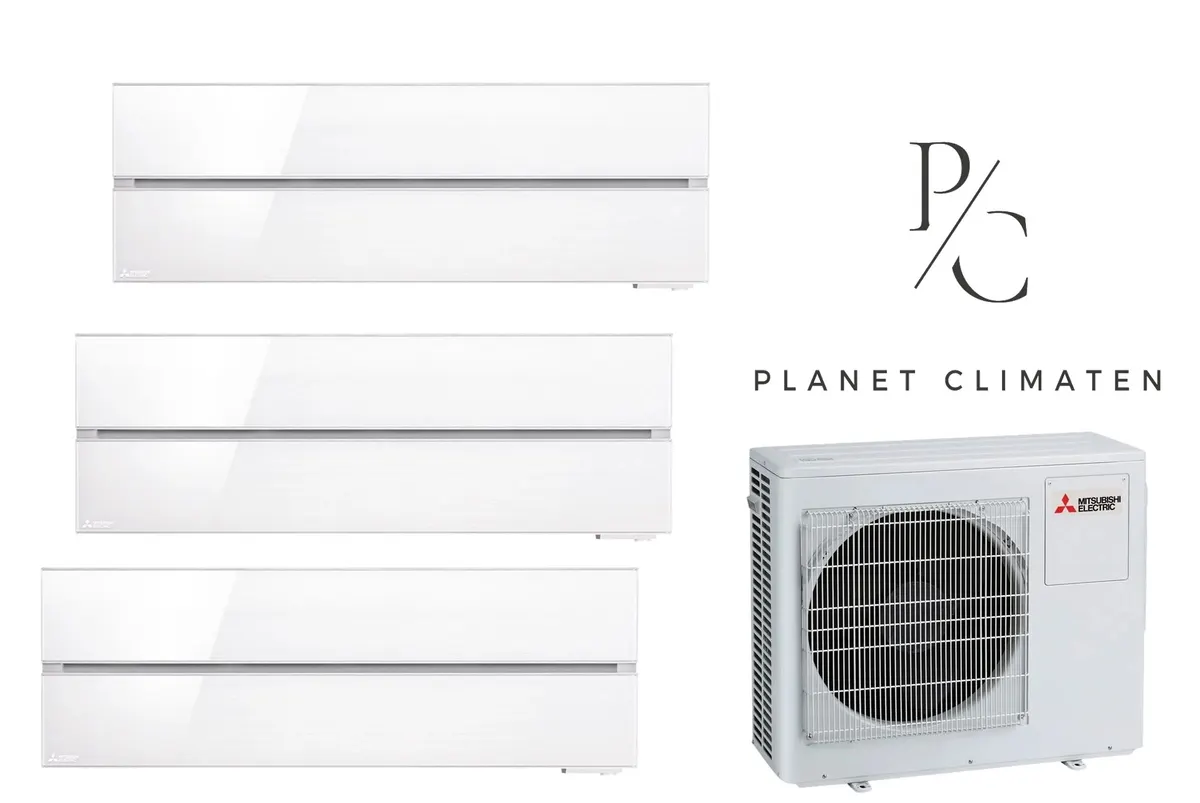

Klimatyzator multi-split Mitsubishi MXZ-3F68 LN 6.8kW 3 jedn. biały
Kompletná multi-split zostava — vonkajšia jednotka + 3 vnútorné jednotky
Zloženie zostavy
- Vonkajšia jednotkaMXZ-3F68
- 1× vnútorná jednotkaMSZ-LN18VG2
- 1× vnútorná jednotkaMSZ-LN25VG2
- 1× vnútorná jednotkaMSZ-LN60VG2
Tento multisplitový systém značky Mitsubishi Electric sa skladá z troch vnútorných jednotiek a jednej vonkajšej jednotky MXZ-3F68. Súbor vnútorných jednotiek zahŕňa model MSZ-LN18VG2 s chladiacim výkonom 1,8 kW, model MSZ-LN25VG2 s chladiacim výkonom 2,5 kW a model MSZ-LN60VG2 s chladiacim výkonom 6,1 kW. Celkový chladiaci výkon systému dosahuje 6,8 kW a vykurovací výkon je 8,6 kW. Zariadenie pracuje s chladivom R32 a je zaradené v energetickej triede A++.
Súčasťou výbavy je množstvo funkcií na reguláciu teploty a zlepšenie kvality vzduchu. Inverterová technológia zabezpečuje plynulú prevádzku a úsporu energie, ktorú ďalej podporuje režim Econo Cool. Snímač 3D i-see slúži na detekciu prítomnosti osôb v miestnosti. O úpravu vzduchu sa stará Plasma Quad Plus, filter na pachové látky, štandardný filter a voliteľný filter V-Blocking.
Používateľ môže využiť týždenný programátor, funkciu I-SAVE na zapamätávanie obľúbených nastavení, automatické reštartovanie či automatický výber rýchlosti ventilátora. K dispozícii je nočný režim a tichý režim pre tichú prevádzku. Žalúzie umožňujú vodorovný aj zvislý pohyb pre optimálnu distribuciu vzduchu. Klimatizácia je pripravená na chladenie a vykurovanie aj pri nízkej vonkajšej teplote, pričom minimálna teplota vykurovania je -15,0 °C. Nastavenie vykurovania na 10 °C slúži na udržiavanie temperovania.
Ovládanie zariadenia je možné na diaľku prostredníctvom Wi-Fi ovládania cez MELCloud, prípadne je možné voliteľne pripojiť drôtový regulátor. Séria ponúka farebné varianty W/V/B/R: Pure White, Pearl White, Onyx Black a Ruby Red, pričom systém je kompatibilný s VRF vďaka sade LEV. Montáž smie vykonať iba certifikovaný technik (F-plyny).
Zostava obsahuje výlučne uvedené jednotky. Neobsahuje potrubie, rúrky, káble, spojky, montážny ani inštalačný materiál, držiaky, konzoly, čerpadlo kondenzátu ani sifón. Inštalačný materiál vyberá a zabezpečuje inštalatér — jeho druh a dĺžka závisia od miesta montáže.
| Chladiaci výkon (nom.) | 6,8 kW |
|---|---|
| Moc grzewcza (nom.) | 8,6 kW |
| SEER | 7,96 |
| SCOP | 4,12 |
| Počet vnútorných jednotiek | 3 |
| Chladivo | R32 |
| Poziom mocy akustycznej | 58 dB(A) |
| Grzanie do temp. zewnętrznej | -15 °C |
| Maks. długość instalacji | 60 m |
| Fabryczne napełnienie R32 | 2,4 kg |
Wartości przeliczone krzywą korekcyjną producenta (Mitsubishi Electric MXZ-F Service Manual (OBH790P), s. 123), przy temperaturze wewnętrznej 20 °C. Moc brutto w pracy ustalonej, bez strat na odszranianie — przy wilgotnym mrozie realna moc będzie niższa. Metoda: Krzywa cold = correction curve MXZ-F (gross, bez defrost). Konwencja gross_stable_no_defrost. Publiczny URL: library.mitsubishielectric.co.uk/pdf/book/MXZ2F3F4F5F6FServiceManualOBH790P.
| -7 °C na zewnątrz | 5,51 kW |
|---|---|
| -10 °C na zewnątrz | 4,84 kW |
| -15 °C na zewnątrz | 3,82 kW |
Do akých veľkých miestností
Každá vnútorná jednotka obsluhuje jednu miestnosť. Rozpätie ukazuje, do akej veľkej miestnosti sa daná jednotka hodí — v troch variantoch presklenia, pretože práve ono rozhoduje o potrebe chladu.
Pomieszczenie 1
MSZ-LN18VG2 · 1,8 kW (7)
- Veľké presklenie z juhu, bez tienenia8–11 m²
- Typické okná12–15 m²
- Okná tienené alebo zo severu21–28 m²
Pomieszczenie 2
MSZ-LN25VG2 · 2,5 kW (9)
- Veľké presklenie z juhu, bez tienenia14–17 m²
- Typické okná20–24 m²
- Okná tienené alebo zo severu38–46 m²
Pomieszczenie 3
MSZ-LN60VG2 · 6,1 kW (18)
- Veľké presklenie z juhu, bez tienenia49–50 m²
- Typické oknádo 60 m²
- Okná tienené alebo zo severudo 60 m²
Łącznie dla typowych okien: ok. 92–99 m².
Dobór na chłodzenie wg PN-EN 12831, tym samym kalkulatorem co konfigurator: 30/25 °C, wysokość 2,6 m, okna zespolone, wentylacja grawitacyjna, 2 osoby. Górny limit 60 m² na jednostkę wynika z zasięgu nawiewu, nie z bilansu ciepła. Wartości orientacyjne — nie zastępują doboru przez instalatora. Metodyka · historia zmian
