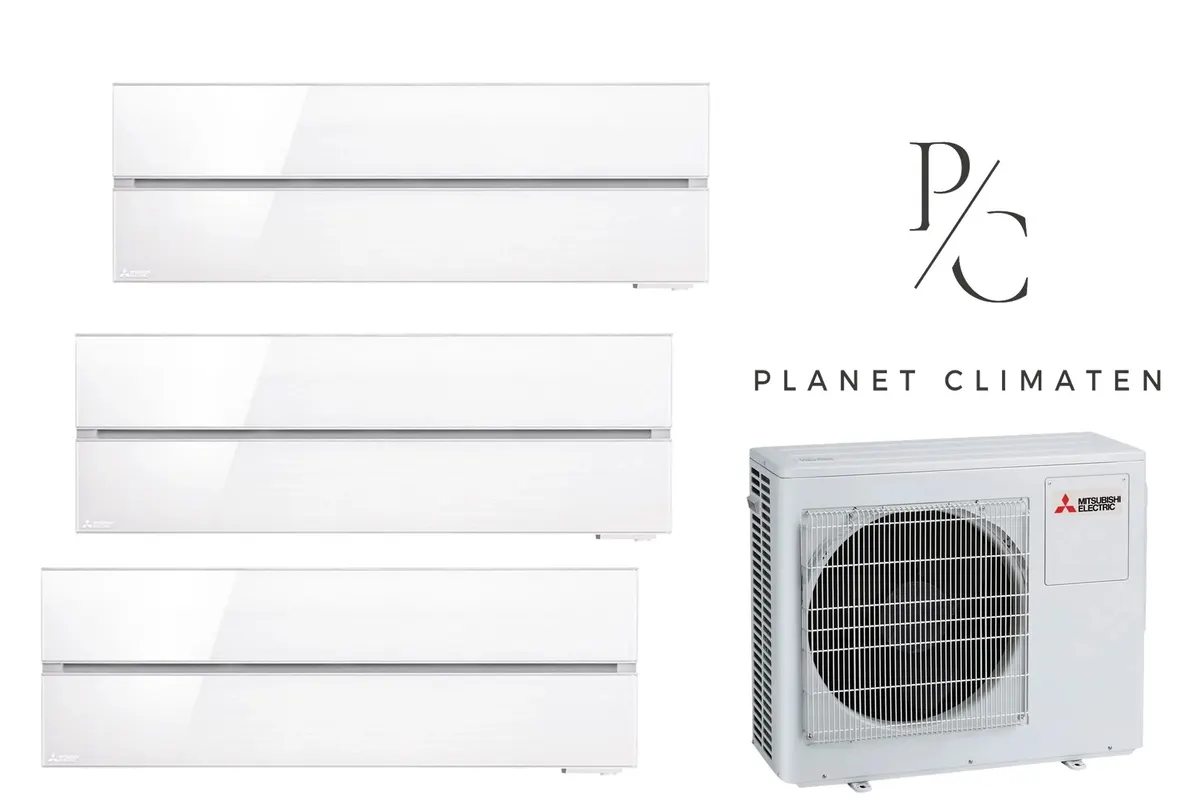

Klimatyzator multi-split Mitsubishi MXZ-3F54 LN 5.4kW 3 jedn. biały
Kompletná multi-split zostava — vonkajšia jednotka + 3 vnútorné jednotky
Zloženie zostavy
- Vonkajšia jednotkaMXZ-3F54
- 2× vnútorná jednotkaMSZ-LN25VG2
- 1× vnútorná jednotkaMSZ-LN50VG2
T táto multisplit zostava značky Mitsubishi Electric sa skladá z troch vnútorných jednotiek a jednej vonkajšej jednotky MXZ-3F54. Celkový chladiaci výkon systému dosahuje 5,4 kW a vykurovací výkon 7,0 kW. Zostava obsahuje vnútornú jednotku MSZ-LN25VG2 s chladiacim výkonom 2,5 kW, druhú vnútornú jednotku MSZ-LN25VG2 s chladiacim výkonom 2,5 kW a tretiu vnútornú jednotku MSZ-LN50VG2 s chladiacim výkonom 5,0 kW. Systém využíva chladivo R32 a spadá do energetickej triedy A+++. Minimálna teplota vykurovania je -15,0 °C.
Vlastnosti a funkcie systému
Zostava ponúka invertorovú technológiu a viacero režimov pre úsporu energie a komfortné používanie. K dispozícii je automatické reštartovanie, automatický výber rýchlosti ventilátora, režim Econo Cool pre úsporu energie, funkcia I-SAVE na zapamätávanie nastavení, ako aj nočný a tichý režim. Pre ovládanie na diaľku slúži Wi-Fi ovládanie prostredníctvom MELCloud, pričom je k dispozícii aj týždenný programátor.
Filtrácia a prúdenie vzduchu
O čistotu vzduchu sa stará štandardný filter, filter na pachové látky, pokročilý systém Plasma Quad Plus a voliteľný filter V-Blocking. Smer prúdenia vzduchu je možné upravovať pomocou horizontálneho a zvislého pohybu žalúzií. Integrovaný snímač 3D i-see zabezpečuje detekciu prítomnosti osôb v miestnosti.
Prevádzka a inštalácia
Zariadenie umožňuje chladenie a vykurovanie pri nízkej vonkajšej teplote, pričom minimálna teplota vykurovania je -15,0 °C. K dispozícii je tiež nastavenie vykurovania 10 °C. Séria ponúka farebné varianty W/V/B/R: Pure White, Pearl White, Onyx Black a Ruby Red. Montáž smie vykonať iba certifikovaný technik pre F-plyny.
Zostava obsahuje výlučne uvedené jednotky. Neobsahuje potrubie, rúrky, káble, spojky, montážny ani inštalačný materiál, držiaky, konzoly, čerpadlo kondenzátu ani sifón. Inštalačný materiál vyberá a zabezpečuje inštalatér — jeho druh a dĺžka závisia od miesta montáže.
| Chladiaci výkon (nom.) | 5,4 kW |
|---|---|
| Moc grzewcza (nom.) | 7,0 kW |
| SEER | 8,52 |
| SCOP | 4,61 |
| Počet vnútorných jednotiek | 3 |
| Chladivo | R32 |
| Poziom mocy akustycznej | 58 dB(A) |
| Grzanie do temp. zewnętrznej | -15 °C |
| Maks. długość instalacji | 50 m |
| Fabryczne napełnienie R32 | 2,4 kg |
Wartości przeliczone krzywą korekcyjną producenta (Mitsubishi Electric MXZ-F Service Manual (OBH790P), s. 123), przy temperaturze wewnętrznej 20 °C. Moc brutto w pracy ustalonej, bez strat na odszranianie — przy wilgotnym mrozie realna moc będzie niższa. Metoda: Krzywa cold = correction curve MXZ-F (gross, bez defrost). Konwencja gross_stable_no_defrost. Publiczny URL: library.mitsubishielectric.co.uk/pdf/book/MXZ2F3F4F5F6FServiceManualOBH790P.
| -7 °C na zewnątrz | 4,48 kW |
|---|---|
| -10 °C na zewnątrz | 3,94 kW |
| -15 °C na zewnątrz | 3,11 kW |
Do akých veľkých miestností
Každá vnútorná jednotka obsluhuje jednu miestnosť. Rozpätie ukazuje, do akej veľkej miestnosti sa daná jednotka hodí — v troch variantoch presklenia, pretože práve ono rozhoduje o potrebe chladu.
Pomieszczenie 1
MSZ-LN25VG2 · 2,5 kW (9)
- Veľké presklenie z juhu, bez tienenia14–17 m²
- Typické okná20–24 m²
- Okná tienené alebo zo severu38–46 m²
Pomieszczenie 2
MSZ-LN25VG2 · 2,5 kW (9)
- Veľké presklenie z juhu, bez tienenia14–17 m²
- Typické okná20–24 m²
- Okná tienené alebo zo severu38–46 m²
Pomieszczenie 3
MSZ-LN50VG2 · 5,0 kW (18)
- Veľké presklenie z juhu, bez tienenia32–40 m²
- Typické okná46–57 m²
- Okná tienené alebo zo severudo 60 m²
Łącznie dla typowych okien: ok. 86–105 m².
Dobór na chłodzenie wg PN-EN 12831, tym samym kalkulatorem co konfigurator: 30/25 °C, wysokość 2,6 m, okna zespolone, wentylacja grawitacyjna, 2 osoby. Górny limit 60 m² na jednostkę wynika z zasięgu nawiewu, nie z bilansu ciepła. Wartości orientacyjne — nie zastępują doboru przez instalatora. Metodyka · historia zmian
