Klimatyzator multi-split Mitsubishi MXZ-6F120 MFZ-KT konsola 12.18kW 5 jedn

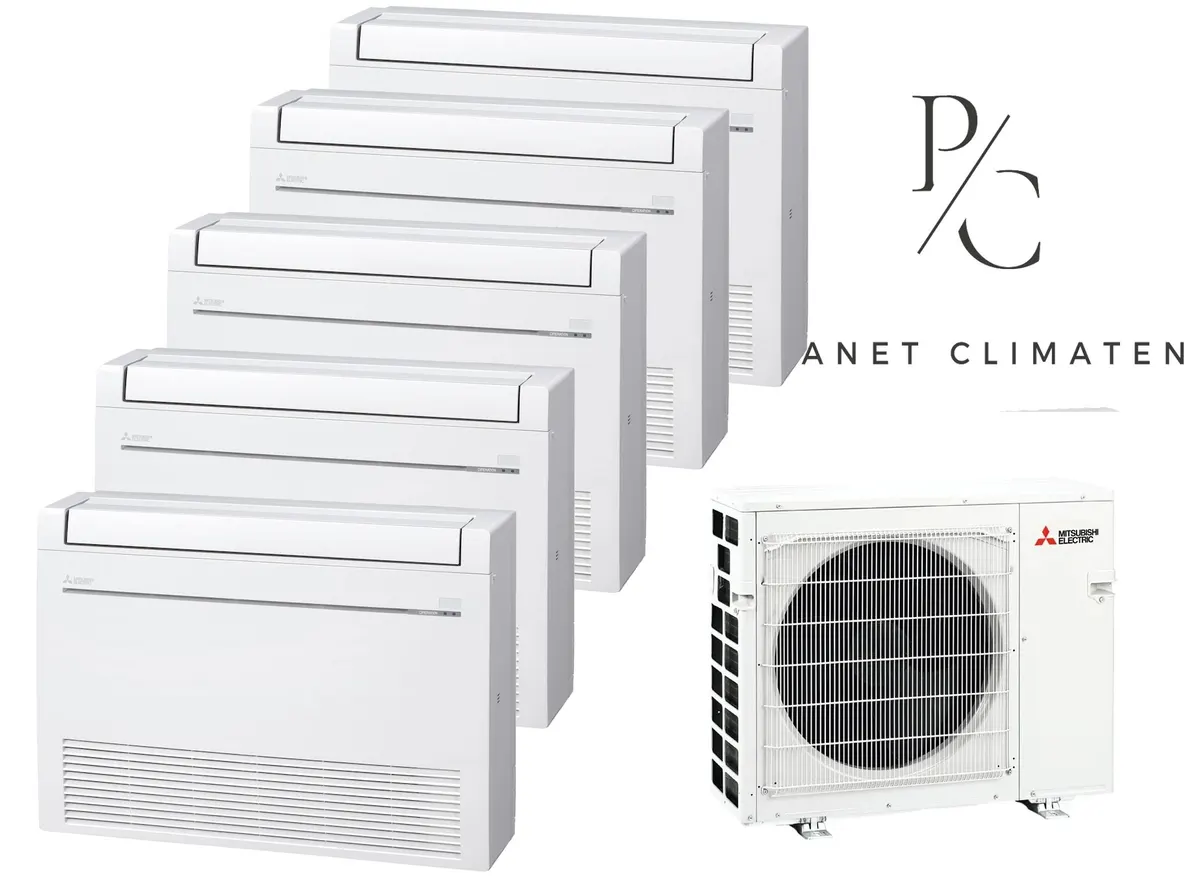

Kompletná multi-split zostava — vonkajšia jednotka + 5 vnútorných jednotiek
Zloženie zostavy
- Vonkajšia jednotkaMXZ-6F120
- 3× vnútorná jednotkaMFZ-KT25VG
- 2× vnútorná jednotkaMFZ-KT50VG
Multizónová klimatizačná zostava Mitsubishi Electric s piatimi vnútornými jednotkami. Zloženie: tri jednotky MFZ-KT25VG po 2,5 kW a dve jednotky MFZ-KT50VG po 5,0 kW chladiacího výkonu, ktoré sú napojené na jednu vonkajšiu jednotku MXZ-6F120.
Výkonové parametre
- Celkový chladiaci výkon: 12,18 kW
- Celkový vykurovací výkon: 13,4 kW
- Chladivo: R32 (nízky klimatický vplyv)
- Minimálna vonkajšia teplota pri vykurovaní: -15,0 °C
Hlavné vlastnosti
Systém pracuje s inverterovou technológiou, ktorá prispôsobuje výkon potrebám jednotlivých miestností. Automatický výber rýchlosti ventilátora zabezpečuje efektívnu distribúciu vzduchu bez zbytočnej spotreby energia. Tichý režim umožňuje prevádzku s minimálnym hlukom.
Režim Econo Cool sniž energetickú spotrebu pri čiastočnom zaťažení. Funkcia I-SAVE zapamätáva vaše nastavenia a automaticky ich obnovuje. Týždenný programátor umožňuje nastaviť prevádzku podľa vášho rozvrhu.
Jednotky sú vybavené štandardným filtrom s povlakom. Žalúzie sa pohybujú zvisle pre optimálne smerovanie prúdu vzduchu. Systém má schopnosť automatického reštartovania a chladenia pri nízkych vonkajších teplotách.
Voliteľné funkcie
K systému je možné pridať Wi-Fi ovládanie cez aplikáciu MELCloud, drôtený regulátor alebo filter V-Blocking. Zostava je kompatibilná so systémom VRF prostredníctvom sady LEV.
Inštalácia
Montáž musí vykonať certifikovaný technik spôsobilý na prácu s F-plynmi.
Zostava obsahuje výlučne uvedené jednotky. Neobsahuje potrubie, rúrky, káble, spojky, montážny ani inštalačný materiál, držiaky, konzoly, čerpadlo kondenzátu ani sifón. Inštalačný materiál vyberá a zabezpečuje inštalatér — jeho druh a dĺžka závisia od miesta montáže.
| Chladiaci výkon (nom.) | 12,2 kW |
|---|---|
| Moc grzewcza (nom.) | 13,4 kW |
| SEER | 7,65 |
| SCOP | 4,65 |
| Počet vnútorných jednotiek | 5 |
| Chladivo | R32 |
| Poziom mocy akustycznej | 54 dB(A) |
| Grzanie do temp. zewnętrznej | -15 °C |
| Maks. długość instalacji | 80 m |
| Fabryczne napełnienie R32 | 2,4 kg |
Wartości przeliczone krzywą korekcyjną producenta (Mitsubishi Electric MXZ-F Service Manual (OBH790P), s. 123), przy temperaturze wewnętrznej 20 °C. Moc brutto w pracy ustalonej, bez strat na odszranianie — przy wilgotnym mrozie realna moc będzie niższa. Metoda: Krzywa cold = correction curve MXZ-F (gross, bez defrost). Konwencja gross_stable_no_defrost. Publiczny URL: library.mitsubishielectric.co.uk/pdf/book/MXZ2F3F4F5F6FServiceManualOBH790P.
| -7 °C na zewnątrz | 8,53 kW |
|---|---|
| -10 °C na zewnątrz | 7,44 kW |
| -15 °C na zewnątrz | 5,73 kW |
Do akých veľkých miestností
Každá vnútorná jednotka obsluhuje jednu miestnosť. Rozpätie ukazuje, do akej veľkej miestnosti sa daná jednotka hodí — v troch variantoch presklenia, pretože práve ono rozhoduje o potrebe chladu.
Pomieszczenie 1
MFZ-KT25VG · 2,5 kW (9)
- Veľké presklenie z juhu, bez tienenia14–17 m²
- Typické okná20–24 m²
- Okná tienené alebo zo severu38–46 m²
Pomieszczenie 2
MFZ-KT25VG · 2,5 kW (9)
- Veľké presklenie z juhu, bez tienenia14–17 m²
- Typické okná20–24 m²
- Okná tienené alebo zo severu38–46 m²
Pomieszczenie 3
MFZ-KT25VG · 2,5 kW (9)
- Veľké presklenie z juhu, bez tienenia14–17 m²
- Typické okná20–24 m²
- Okná tienené alebo zo severu38–46 m²
Pomieszczenie 4
MFZ-KT50VG · 5,0 kW (18)
- Veľké presklenie z juhu, bez tienenia32–40 m²
- Typické okná46–57 m²
- Okná tienené alebo zo severudo 60 m²
Pomieszczenie 5
MFZ-KT50VG · 5,0 kW (18)
- Veľké presklenie z juhu, bez tienenia32–40 m²
- Typické okná46–57 m²
- Okná tienené alebo zo severudo 60 m²
Łącznie dla typowych okien: ok. 152–186 m².
Dobór na chłodzenie wg PN-EN 12831, tym samym kalkulatorem co konfigurator: 30/25 °C, wysokość 2,6 m, okna zespolone, wentylacja grawitacyjna, 2 osoby. Górny limit 60 m² na jednostkę wynika z zasięgu nawiewu, nie z bilansu ciepła. Wartości orientacyjne — nie zastępują doboru przez instalatora. Metodyka · historia zmian
