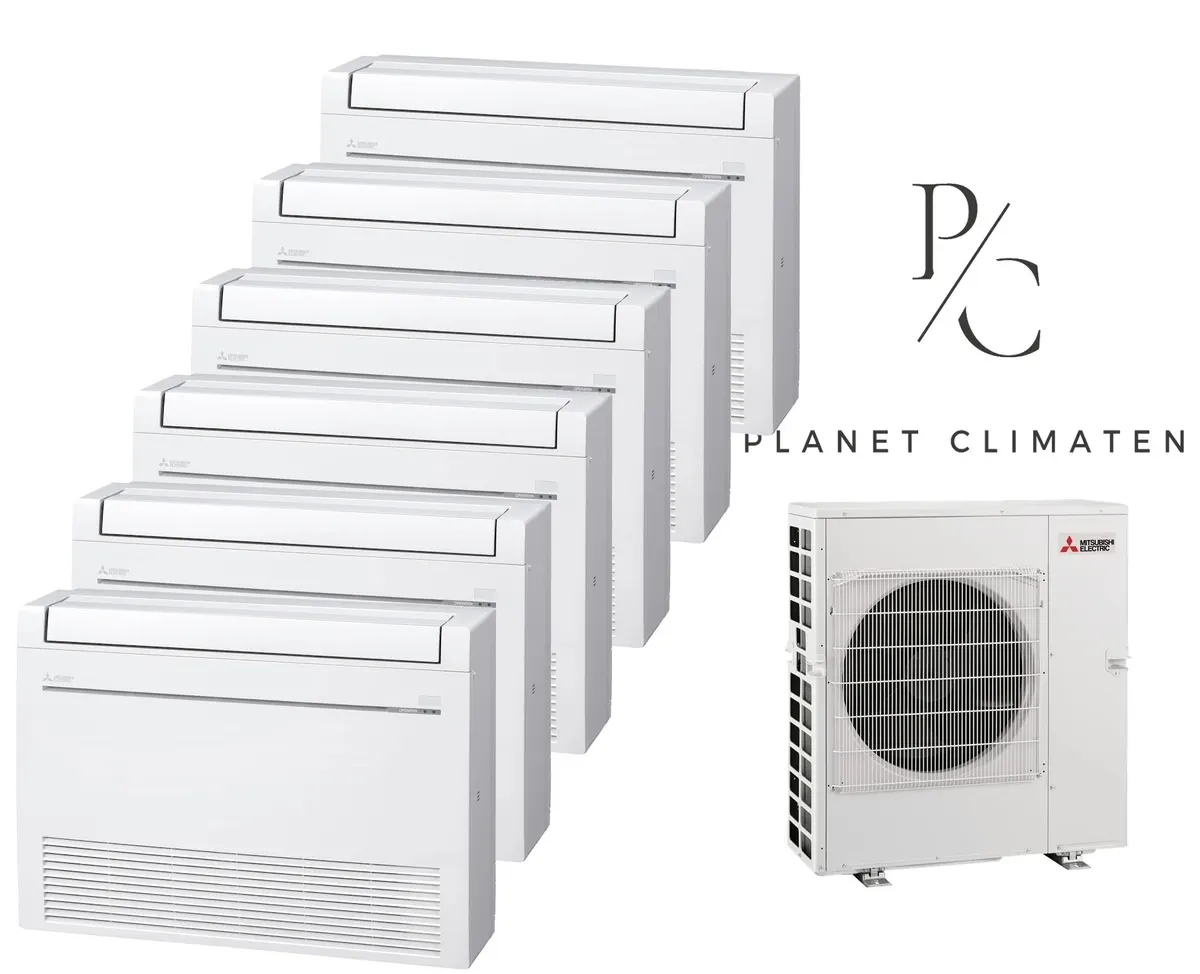

Klimatyzator multi-split Mitsubishi MXZ-6F120 MFZ-KT konsola 12.2kW 6 jedn.
Kompletná multi-split zostava — vonkajšia jednotka + 6 vnútorných jednotiek
Zloženie zostavy
- Vonkajšia jednotkaMXZ-6F120
- 4× vnútorná jednotkaMFZ-KT25VG
- 2× vnútorná jednotkaMFZ-KT35VG
Multizónová klimatizácia Mitsubishi Electric na báze vonkajšej jednotky MXZ-6F120 s šiestimi vnútornými jednotkami – štyri jednotky MFZ-KT25VG (po 2,5 kW) a dve jednotky MFZ-KT35VG (po 3,5 kW). Celkový chladiaci výkon dosahuje 12,2 kW, vykurovací výkon 14,0 kW.
Systém je vybavený inverterovou technológiou, ktorá optimalizuje spotrebu energie podľa aktuálnej záťaže. Chladivo R32 predstavuje environmentálne prijateľnú voľbu. Jednotky fungujú spoľahlivo aj pri nízkych vonkajších teplotách – vykurovanie je dostupné až do -15 °C, chladenie pri nízkej vonkajšej teplote je tiež zabezpečené.
Funkčné vlastnosti:
- Automatické reštartovanie po výpadku prúdu
- Automatický výber rýchlosti ventilátora podľa potrieb
- Tichý režim pre komfort počas noci a odpočinku
- Režim Econo Cool pre zníženie spotreby energie
- Funkcia I-SAVE zapamätávajúca používateľské nastavenia
- Týždenný programátor umožňujúci automatické spínanie a vypínanie
- Zvislý pohyb žalúzií pre lepšiu distribúciu vzduchu
Rozširovateľnosť: Systém podporuje pripojenie drôtového regulátora (voliteľne), Wi-Fi ovládanie prostredníctvom aplikácie MELCloud (voliteľne) a je kompatibilný s VRF systémami prostredníctvom sady LEV. Jednotky sú osadené štandardným filtrom s povlakom, voliteľne je dostupný aj filtr V-Blocking s vyšším stupňom filtrácie.
Inštalácia tohto systému vyžaduje zásah certifikovaného technika na prácu s F-plynmi.
Zostava obsahuje výlučne uvedené jednotky. Neobsahuje potrubie, rúrky, káble, spojky, montážny ani inštalačný materiál, držiaky, konzoly, čerpadlo kondenzátu ani sifón. Inštalačný materiál vyberá a zabezpečuje inštalatér — jeho druh a dĺžka závisia od miesta montáže.
| Chladiaci výkon (nom.) | 12,2 kW |
|---|---|
| Moc grzewcza (nom.) | 14,0 kW |
| SEER | 7,65 |
| SCOP | 4,65 |
| Počet vnútorných jednotiek | 6 |
| Chladivo | R32 |
| Poziom mocy akustycznej | 54 dB(A) |
| Grzanie do temp. zewnętrznej | -15 °C |
| Maks. długość instalacji | 80 m |
| Fabryczne napełnienie R32 | 2,4 kg |
Wartości przeliczone krzywą korekcyjną producenta (Mitsubishi Electric MXZ-F Service Manual (OBH790P), s. 123), przy temperaturze wewnętrznej 20 °C. Moc brutto w pracy ustalonej, bez strat na odszranianie — przy wilgotnym mrozie realna moc będzie niższa. Metoda: Krzywa cold = correction curve MXZ-F (gross, bez defrost). Konwencja gross_stable_no_defrost. Publiczny URL: library.mitsubishielectric.co.uk/pdf/book/MXZ2F3F4F5F6FServiceManualOBH790P.
| -7 °C na zewnątrz | 8,53 kW |
|---|---|
| -10 °C na zewnątrz | 7,44 kW |
| -15 °C na zewnątrz | 5,73 kW |
Do akých veľkých miestností
Každá vnútorná jednotka obsluhuje jednu miestnosť. Rozpätie ukazuje, do akej veľkej miestnosti sa daná jednotka hodí — v troch variantoch presklenia, pretože práve ono rozhoduje o potrebe chladu.
Pomieszczenie 1
MFZ-KT25VG · 2,5 kW (9)
- Veľké presklenie z juhu, bez tienenia14–17 m²
- Typické okná20–24 m²
- Okná tienené alebo zo severu38–46 m²
Pomieszczenie 2
MFZ-KT25VG · 2,5 kW (9)
- Veľké presklenie z juhu, bez tienenia14–17 m²
- Typické okná20–24 m²
- Okná tienené alebo zo severu38–46 m²
Pomieszczenie 3
MFZ-KT25VG · 2,5 kW (9)
- Veľké presklenie z juhu, bez tienenia14–17 m²
- Typické okná20–24 m²
- Okná tienené alebo zo severu38–46 m²
Pomieszczenie 4
MFZ-KT25VG · 2,5 kW (9)
- Veľké presklenie z juhu, bez tienenia14–17 m²
- Typické okná20–24 m²
- Okná tienené alebo zo severu38–46 m²
Pomieszczenie 5
MFZ-KT35VG · 3,5 kW (12)
- Veľké presklenie z juhu, bez tienenia23–26 m²
- Typické okná33–37 m²
- Okná tienené alebo zo severudo 60 m²
Pomieszczenie 6
MFZ-KT35VG · 3,5 kW (12)
- Veľké presklenie z juhu, bez tienenia23–26 m²
- Typické okná33–37 m²
- Okná tienené alebo zo severudo 60 m²
Łącznie dla typowych okien: ok. 146–170 m².
Dobór na chłodzenie wg PN-EN 12831, tym samym kalkulatorem co konfigurator: 30/25 °C, wysokość 2,6 m, okna zespolone, wentylacja grawitacyjna, 2 osoby. Górny limit 60 m² na jednostkę wynika z zasięgu nawiewu, nie z bilansu ciepła. Wartości orientacyjne — nie zastępują doboru przez instalatora. Metodyka · historia zmian
