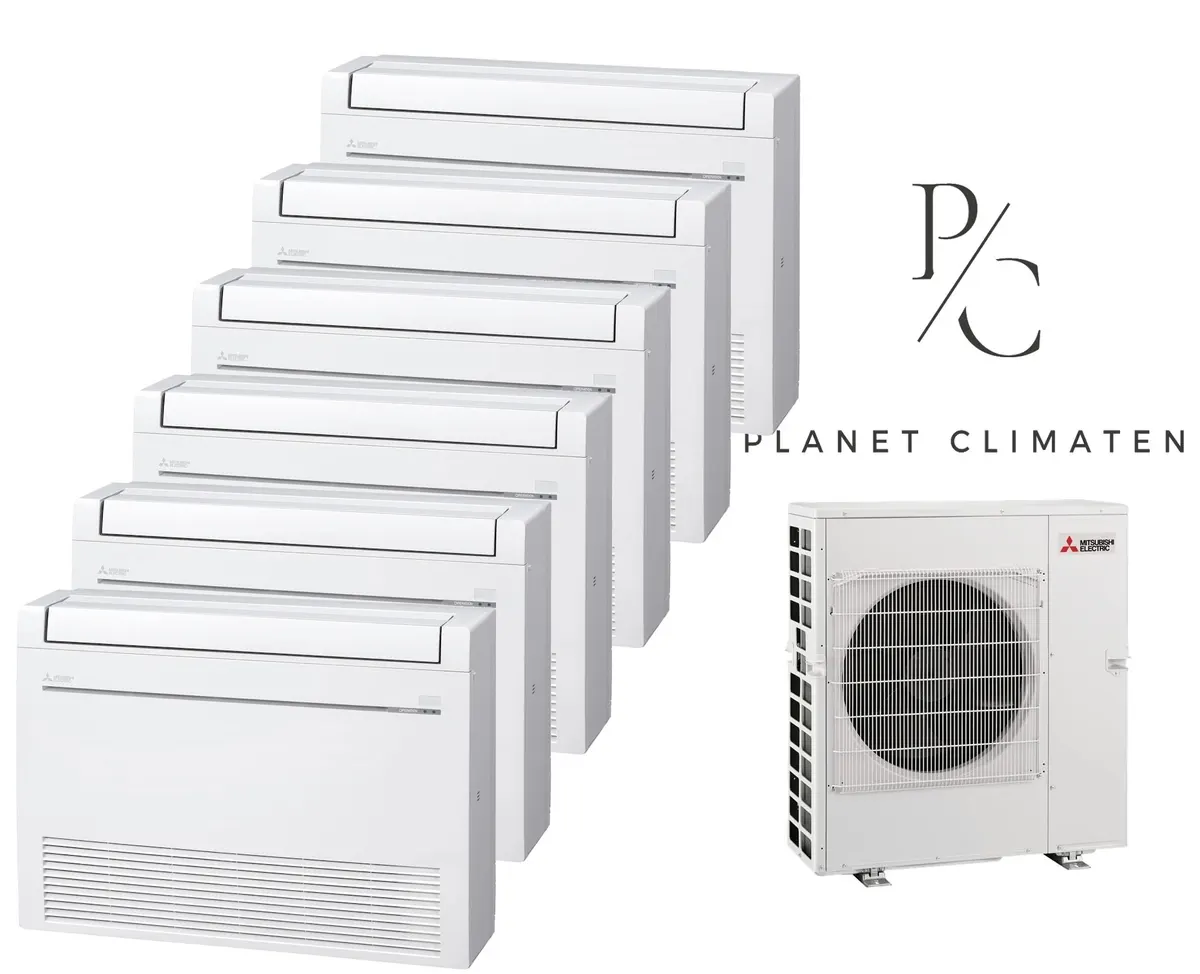

Klimatyzator multi-split Mitsubishi MXZ-6F120 MFZ-KT konsola 12.2kW 6 jedn.
Kompletná multi-split zostava — vonkajšia jednotka + 6 vnútorných jednotiek
Zloženie zostavy
- Vonkajšia jednotkaMXZ-6F120
- 5× vnútorná jednotkaMFZ-KT25VG
- 1× vnútorná jednotkaMFZ-KT50VG
Tato zostava multisplitovej klimatizácie značky Mitsubishi Electric sa skladá z celkovo 6 vnútorných jednotiek a jednej vonkajšej jednotky MXZ-6F120. Systém poskytuje chladiaci výkon 12,2 kW a vykurovací výkon 14,0 kW. Súčasťou zostavy je päť vnútorných jednotiek typu MFZ-KT25VG s chladiacim výkonom 2,5 kW a jedna vnútorná jednotka typu MFZ-KT50VG s chladiacim výkonom 5,0 kW. Zariadenie využíva chladivo R32 a umožňuje vykurovanie pri nízkej vonkajšej teplote až do -15,0 °C.
Inverterová technológia zabezpečuje plynulú reguláciu výkonu a efektívnu prevádzku celej zostavy. Pre každodenné pohodlie slúži týždenný programátor, funkcia I-SAVE na zapamätávanie obľúbených nastavení a režim Econo Cool pre úsporu energie. Užívatelia môžu využiť aj tichý režim, automatické reštartovanie či automatický výber rýchlosti ventilátora. Zvislý pohyb žalúzií pomáha optimálne smerovať prúdenie vzduchu v miestnostiach.
Montáž smie vykonať iba certifikovaný technik s oprávnením pre F-plyny. Zariadenie disponuje štandardným filtrom s povlakom a voliteľne podporuje filtr V-Blocking, Wi-Fi ovládanie prostredníctvom MELCloud, pripojenie drôtového regulátora alebo kompatibilitu so systémom VRF vďaka sade LEV. Systém je navrhnutý tak, aby zvládal chladenie pri nízkej vonkajšej teplote.
Zostava obsahuje výlučne uvedené jednotky. Neobsahuje potrubie, rúrky, káble, spojky, montážny ani inštalačný materiál, držiaky, konzoly, čerpadlo kondenzátu ani sifón. Inštalačný materiál vyberá a zabezpečuje inštalatér — jeho druh a dĺžka závisia od miesta montáže.
| Chladiaci výkon (nom.) | 12,2 kW |
|---|---|
| Moc grzewcza (nom.) | 14,0 kW |
| SEER | 7,65 |
| SCOP | 4,65 |
| Počet vnútorných jednotiek | 6 |
| Chladivo | R32 |
| Poziom mocy akustycznej | 54 dB(A) |
| Grzanie do temp. zewnętrznej | -15 °C |
| Maks. długość instalacji | 80 m |
| Fabryczne napełnienie R32 | 2,4 kg |
Wartości przeliczone krzywą korekcyjną producenta (Mitsubishi Electric MXZ-F Service Manual (OBH790P), s. 123), przy temperaturze wewnętrznej 20 °C. Moc brutto w pracy ustalonej, bez strat na odszranianie — przy wilgotnym mrozie realna moc będzie niższa. Metoda: Krzywa cold = correction curve MXZ-F (gross, bez defrost). Konwencja gross_stable_no_defrost. Publiczny URL: library.mitsubishielectric.co.uk/pdf/book/MXZ2F3F4F5F6FServiceManualOBH790P.
| -7 °C na zewnątrz | 8,53 kW |
|---|---|
| -10 °C na zewnątrz | 7,44 kW |
| -15 °C na zewnątrz | 5,73 kW |
Do akých veľkých miestností
Každá vnútorná jednotka obsluhuje jednu miestnosť. Rozpätie ukazuje, do akej veľkej miestnosti sa daná jednotka hodí — v troch variantoch presklenia, pretože práve ono rozhoduje o potrebe chladu.
Pomieszczenie 1
MFZ-KT25VG · 2,5 kW (9)
- Veľké presklenie z juhu, bez tienenia14–17 m²
- Typické okná20–24 m²
- Okná tienené alebo zo severu38–46 m²
Pomieszczenie 2
MFZ-KT25VG · 2,5 kW (9)
- Veľké presklenie z juhu, bez tienenia14–17 m²
- Typické okná20–24 m²
- Okná tienené alebo zo severu38–46 m²
Pomieszczenie 3
MFZ-KT25VG · 2,5 kW (9)
- Veľké presklenie z juhu, bez tienenia14–17 m²
- Typické okná20–24 m²
- Okná tienené alebo zo severu38–46 m²
Pomieszczenie 4
MFZ-KT25VG · 2,5 kW (9)
- Veľké presklenie z juhu, bez tienenia14–17 m²
- Typické okná20–24 m²
- Okná tienené alebo zo severu38–46 m²
Pomieszczenie 5
MFZ-KT25VG · 2,5 kW (9)
- Veľké presklenie z juhu, bez tienenia14–17 m²
- Typické okná20–24 m²
- Okná tienené alebo zo severu38–46 m²
Pomieszczenie 6
MFZ-KT50VG · 5,0 kW (18)
- Veľké presklenie z juhu, bez tienenia32–40 m²
- Typické okná46–57 m²
- Okná tienené alebo zo severudo 60 m²
Łącznie dla typowych okien: ok. 146–177 m².
Dobór na chłodzenie wg PN-EN 12831, tym samym kalkulatorem co konfigurator: 30/25 °C, wysokość 2,6 m, okna zespolone, wentylacja grawitacyjna, 2 osoby. Górny limit 60 m² na jednostkę wynika z zasięgu nawiewu, nie z bilansu ciepła. Wartości orientacyjne — nie zastępują doboru przez instalatora. Metodyka · historia zmian
