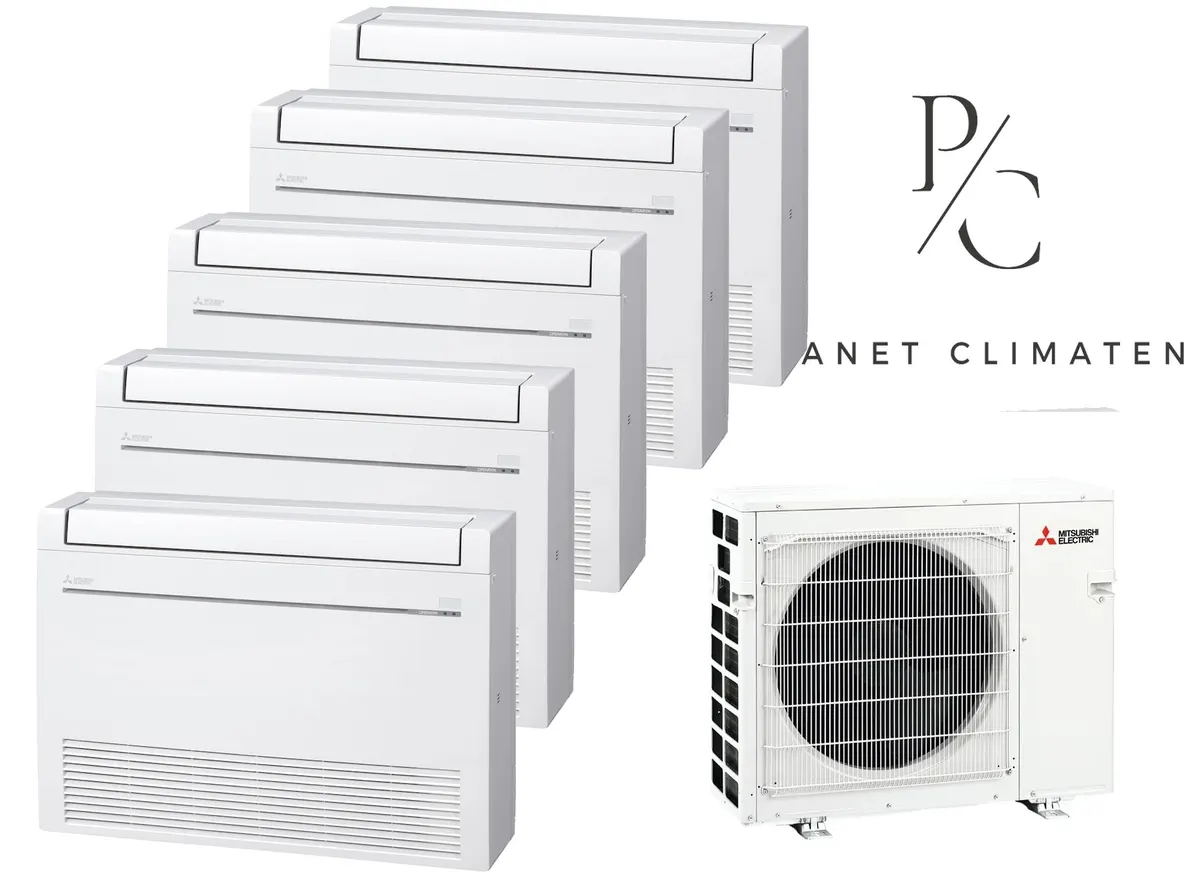

Klimatyzator multi-split Mitsubishi MXZ-6F120 MFZ-KT konsola 11.9kW 5 jedn.
Kompletná multi-split zostava — vonkajšia jednotka + 5 vnútorných jednotiek
Zloženie zostavy
- Vonkajšia jednotkaMXZ-6F120
- 5× vnútorná jednotkaMFZ-KT25VG
Zostava klimatizácie značky Mitsubishi Electric sa skladá z piatich vnútorných jednotiek typu MFZ-KT25VG a jednej vonkajšej jednotky MXZ-6F120. Celkový chladiaci výkon systému dosahuje 11,9 kW a celkový vykurovací výkon je 13,4 kW. Zariadenie využíva chladivo R32 a umožňuje vykurovanie pri vonkajšej teplote od -15,0 °C.
Táto multisplitová zostava je vhodná do objektov, kde je potrebné nezávisle regulovať teplotu v piatich rôznych miestnostiach. Každá vnútorná jednotka disponuje výkonom 2,5 kW. Inverterová technológia zabezpečuje plynulú reguláciu výkonu podľa aktuálnej potreby.
Súčasťou výbavy sú funkcie ako automatické reštartovanie, týždenný programátor či režim Econo Cool pre úsporu energie. Ovládanie je možné doplniť o Wi-Fi modul prostredníctvom MELCloud alebo drôtový regulátor, ktoré sú dostupné voliteľne. Filtrácia vzduchu zahŕňa štandardný filter s povlakom a voliteľný filter V-Blocking.
Montáž smie vykonať iba certifikovaný technik (F-plyny).
Zostava obsahuje výlučne uvedené jednotky. Neobsahuje potrubie, rúrky, káble, spojky, montážny ani inštalačný materiál, držiaky, konzoly, čerpadlo kondenzátu ani sifón. Inštalačný materiál vyberá a zabezpečuje inštalatér — jeho druh a dĺžka závisia od miesta montáže.
| Chladiaci výkon (nom.) | 11,9 kW |
|---|---|
| Moc grzewcza (nom.) | 13,4 kW |
| SEER | 7,65 |
| SCOP | 4,65 |
| Počet vnútorných jednotiek | 5 |
| Chladivo | R32 |
| Poziom mocy akustycznej | 54 dB(A) |
| Grzanie do temp. zewnętrznej | -15 °C |
| Maks. długość instalacji | 80 m |
| Fabryczne napełnienie R32 | 2,4 kg |
Wartości przeliczone krzywą korekcyjną producenta (Mitsubishi Electric MXZ-F Service Manual (OBH790P), s. 123), przy temperaturze wewnętrznej 20 °C. Moc brutto w pracy ustalonej, bez strat na odszranianie — przy wilgotnym mrozie realna moc będzie niższa. Metoda: Krzywa cold = correction curve MXZ-F (gross, bez defrost). Konwencja gross_stable_no_defrost. Publiczny URL: library.mitsubishielectric.co.uk/pdf/book/MXZ2F3F4F5F6FServiceManualOBH790P.
| -7 °C na zewnątrz | 8,53 kW |
|---|---|
| -10 °C na zewnątrz | 7,44 kW |
| -15 °C na zewnątrz | 5,73 kW |
Do akých veľkých miestností
Každá vnútorná jednotka obsluhuje jednu miestnosť. Rozpätie ukazuje, do akej veľkej miestnosti sa daná jednotka hodí — v troch variantoch presklenia, pretože práve ono rozhoduje o potrebe chladu.
Pomieszczenie 1
MFZ-KT25VG · 2,5 kW (9)
- Veľké presklenie z juhu, bez tienenia14–17 m²
- Typické okná20–24 m²
- Okná tienené alebo zo severu38–46 m²
Pomieszczenie 2
MFZ-KT25VG · 2,5 kW (9)
- Veľké presklenie z juhu, bez tienenia14–17 m²
- Typické okná20–24 m²
- Okná tienené alebo zo severu38–46 m²
Pomieszczenie 3
MFZ-KT25VG · 2,5 kW (9)
- Veľké presklenie z juhu, bez tienenia14–17 m²
- Typické okná20–24 m²
- Okná tienené alebo zo severu38–46 m²
Pomieszczenie 4
MFZ-KT25VG · 2,5 kW (9)
- Veľké presklenie z juhu, bez tienenia14–17 m²
- Typické okná20–24 m²
- Okná tienené alebo zo severu38–46 m²
Pomieszczenie 5
MFZ-KT25VG · 2,5 kW (9)
- Veľké presklenie z juhu, bez tienenia14–17 m²
- Typické okná20–24 m²
- Okná tienené alebo zo severu38–46 m²
Łącznie dla typowych okien: ok. 100–120 m².
Dobór na chłodzenie wg PN-EN 12831, tym samym kalkulatorem co konfigurator: 30/25 °C, wysokość 2,6 m, okna zespolone, wentylacja grawitacyjna, 2 osoby. Górny limit 60 m² na jednostkę wynika z zasięgu nawiewu, nie z bilansu ciepła. Wartości orientacyjne — nie zastępują doboru przez instalatora. Metodyka · historia zmian
