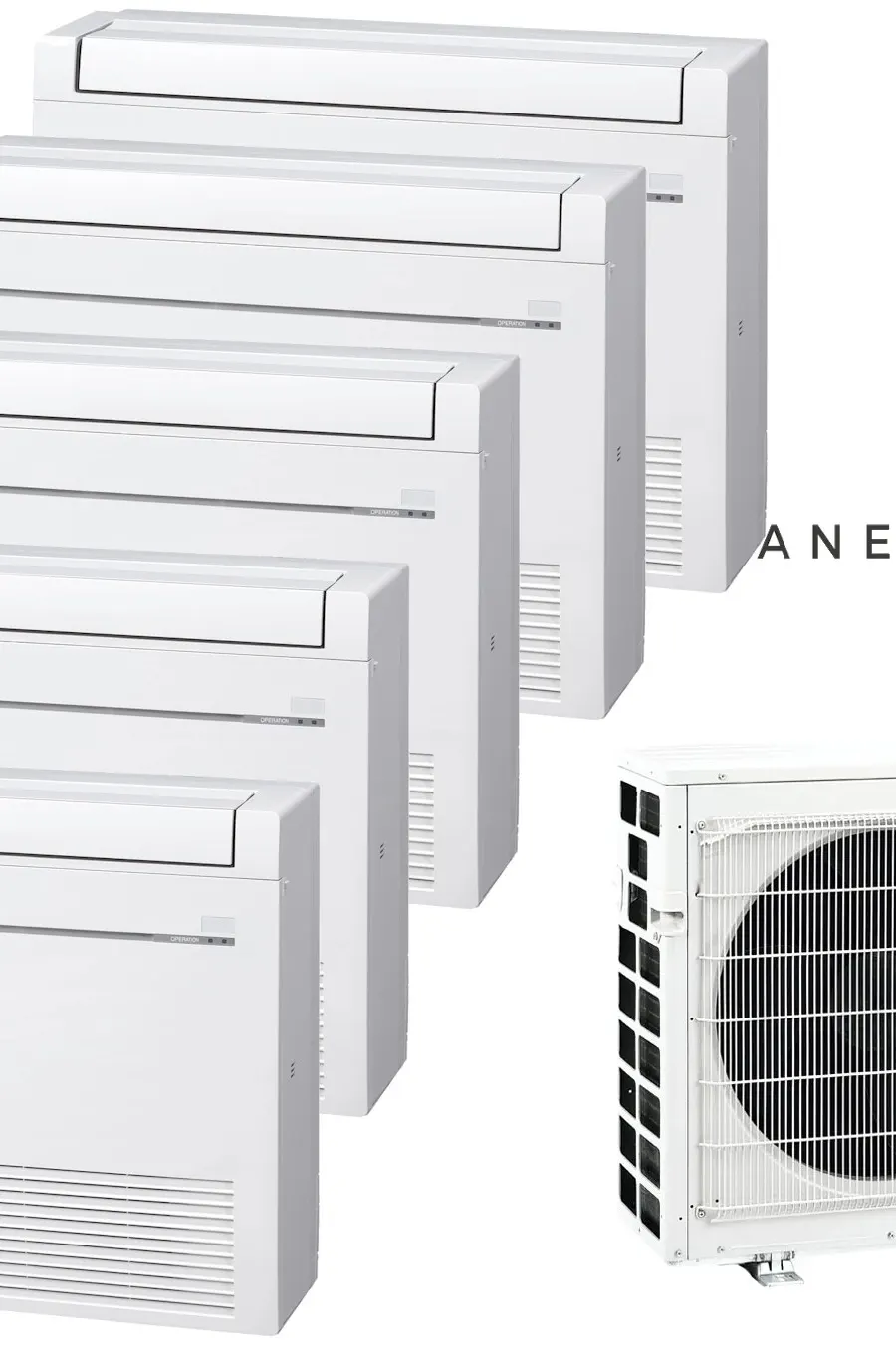

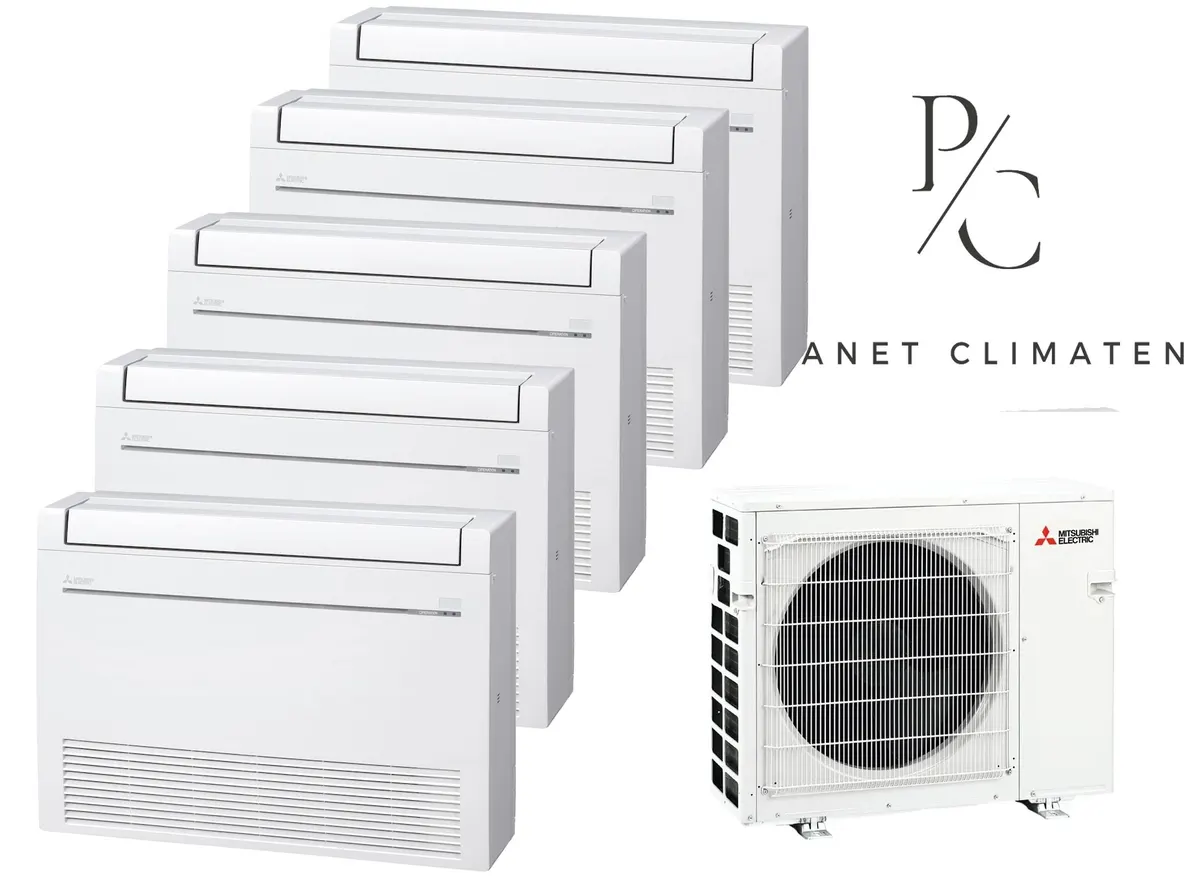

Klimatyzator multi-split Mitsubishi MXZ-5F102 MFZ-KT konsola 10.2kW 5 jedn.
Kompletná multi-split zostava — vonkajšia jednotka + 5 vnútorných jednotiek
Zloženie zostavy
- Vonkajšia jednotkaMXZ-5F102
- 3× vnútorná jednotkaMFZ-KT25VG
- 1× vnútorná jednotkaMFZ-KT35VG
- 1× vnútorná jednotkaMFZ-KT60VG
Multizónový systém klimatizácie Mitsubishi Electric s vonkajšou jednotkou MXZ-5F102 a piatimi vnútornými jednotkami rôznych výkonov. Systém pozostáva z troch jednotiek MFZ-KT25VG (po 2,5 kW chladiaceho výkonu), jednej jednotky MFZ-KT35VG (3,5 kW) a jednej jednotky MFZ-KT60VG (6,1 kW chladiaceho výkonu). Celkový chladiaci výkon sústavy dosahuje 10,2 kW, vykurovací výkon je 10,5 kW.
Zariadenie pracuje v energetickej triede A++. Je vybavené inverterovou technológiou, ktorá optimalizuje spotrebu elektriny podľa aktuálnych potrieb. Systém funguje v režime chladenia aj pri nízkych vonkajších teplotách a vie vykurovať dokonca pri -15 °C. Chladivo R32 má nižšiu zástupy pôsobnosti na klímu v porovnaní s vyššími triedami.
K dispozícii sú inteligentné funkcie ako automatické reštartovanie, automatický výber rýchlosti ventilátora a režim Econo Cool na zníženie spotreby. Jednotky majú štandardný filtr s povlakom a podporujú Tichý režim. Systém ponúka týždenný programátor a voliteľne je možné pridať Wi-Fi ovládanie cez aplikáciu MELCloud, drôtový regulátor alebo filter V-Blocking.
Inštalácia smie vykonať iba certifikovaný technik s kvalifikáciou na F-plyny.
Zostava obsahuje výlučne uvedené jednotky. Neobsahuje potrubie, rúrky, káble, spojky, montážny ani inštalačný materiál, držiaky, konzoly, čerpadlo kondenzátu ani sifón. Inštalačný materiál vyberá a zabezpečuje inštalatér — jeho druh a dĺžka závisia od miesta montáže.
| Chladiaci výkon (nom.) | 10,2 kW |
|---|---|
| Moc grzewcza (nom.) | 10,5 kW |
| SEER | 8,21 |
| SCOP | 4,56 |
| Počet vnútorných jednotiek | 5 |
| Chladivo | R32 |
| Poziom mocy akustycznej | 54 dB(A) |
| Grzanie do temp. zewnętrznej | -15 °C |
| Maks. długość instalacji | 80 m |
| Fabryczne napełnienie R32 | 2,4 kg |
Wartości przeliczone krzywą korekcyjną producenta (Mitsubishi Electric MXZ-F Service Manual (OBH790P), s. 123), przy temperaturze wewnętrznej 20 °C. Moc brutto w pracy ustalonej, bez strat na odszranianie — przy wilgotnym mrozie realna moc będzie niższa. Metoda: Krzywa cold = correction curve MXZ-F (gross, bez defrost). Konwencja gross_stable_no_defrost. Publiczny URL: library.mitsubishielectric.co.uk/pdf/book/MXZ2F3F4F5F6FServiceManualOBH790P.
| -7 °C na zewnątrz | 6,58 kW |
|---|---|
| -10 °C na zewnątrz | 5,74 kW |
| -15 °C na zewnątrz | 4,43 kW |
Do akých veľkých miestností
Každá vnútorná jednotka obsluhuje jednu miestnosť. Rozpätie ukazuje, do akej veľkej miestnosti sa daná jednotka hodí — v troch variantoch presklenia, pretože práve ono rozhoduje o potrebe chladu.
Pomieszczenie 1
MFZ-KT25VG · 2,5 kW (9)
- Veľké presklenie z juhu, bez tienenia14–17 m²
- Typické okná20–24 m²
- Okná tienené alebo zo severu38–46 m²
Pomieszczenie 2
MFZ-KT25VG · 2,5 kW (9)
- Veľké presklenie z juhu, bez tienenia14–17 m²
- Typické okná20–24 m²
- Okná tienené alebo zo severu38–46 m²
Pomieszczenie 3
MFZ-KT25VG · 2,5 kW (9)
- Veľké presklenie z juhu, bez tienenia14–17 m²
- Typické okná20–24 m²
- Okná tienené alebo zo severu38–46 m²
Pomieszczenie 4
MFZ-KT35VG · 3,5 kW (12)
- Veľké presklenie z juhu, bez tienenia23–26 m²
- Typické okná33–37 m²
- Okná tienené alebo zo severudo 60 m²
Pomieszczenie 5
MFZ-KT60VG · 6,1 kW (18)
- Veľké presklenie z juhu, bez tienenia49–50 m²
- Typické oknádo 60 m²
- Okná tienené alebo zo severudo 60 m²
Łącznie dla typowych okien: ok. 153–169 m².
Dobór na chłodzenie wg PN-EN 12831, tym samym kalkulatorem co konfigurator: 30/25 °C, wysokość 2,6 m, okna zespolone, wentylacja grawitacyjna, 2 osoby. Górny limit 60 m² na jednostkę wynika z zasięgu nawiewu, nie z bilansu ciepła. Wartości orientacyjne — nie zastępują doboru przez instalatora. Metodyka · historia zmian
