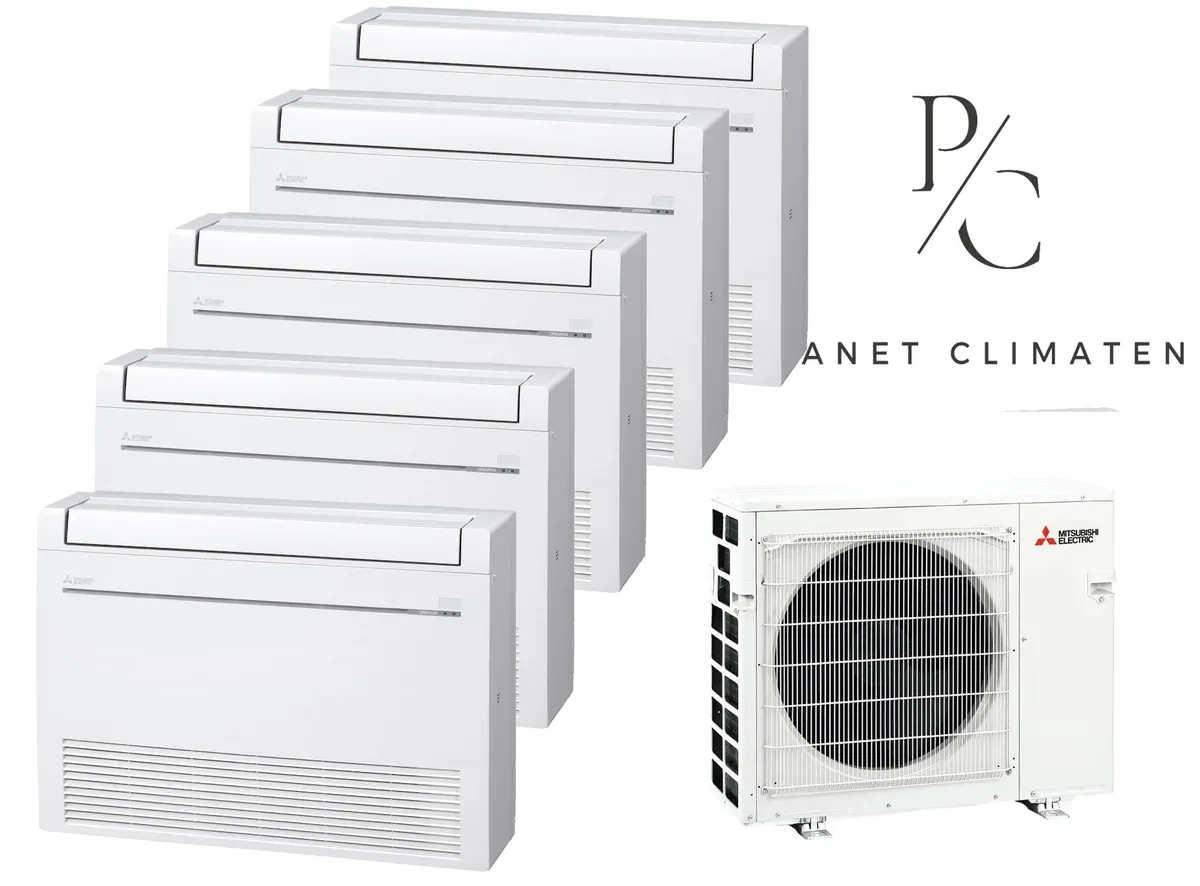

Klimatyzator multi-split Mitsubishi MXZ-5F102 MFZ-KT konsola 10.2kW 5 jedn.
Kompletná multi-split zostava — vonkajšia jednotka + 5 vnútorných jednotiek
Zloženie zostavy
- Vonkajšia jednotkaMXZ-5F102
- 3× vnútorná jednotkaMFZ-KT25VG
- 1× vnútorná jednotkaMFZ-KT35VG
- 1× vnútorná jednotkaMFZ-KT50VG
Zostava multi split klimatizácie značky Mitsubishi Electric sa skladá z jednej vonkajšej jednotky MXZ-5F102 a piatich vnútorných jednotiek. Systém ponúka chladiaci výkon 10,2 kW a vykurovací výkon 10,5 kW. Energetická trieda zariadenia je A++.
Súčasťou tejto zostavy je päť vnútorných jednotiek v nasledovnom rozdelení: dve jednotky MFZ-KT25VG s chladiacim výkonom 2,5 kW, tretia jednotka MFZ-KT25VG s chladiacim výkonom 2,5 kW, štvrtá jednotka MFZ-KT35VG s chladiacim výkonom 3,5 kW a piata jednotka MFZ-KT50VG s chladiacim výkonom 5,0 kW. V zariadení sa používa chladivo R32. Minimálna teplota vykurovania dosahuje -15,0 °C.
Tento multi split systém je navrhnutý na efektívnu reguláciu klímy vo viacerých miestnostiach súčasne. Zariadenie disponuje funkciami ako inverterová technológia, týždenný programátor, tichý režim, funkcia I-SAVE či režim Econo Cool pre úsporu energie. Medzi vlastnosti patrí aj automatický výber rýchlosti ventilátora, automatické reštartovanie, zvislý pohyb žalúzií a chladenie či vykurovanie pri nízkej vonkajšej teplote. K dispozícii sú aj voliteľné doplnky ako Wi-Fi ovládanie prostredníctvom MELCloud, filtr V-Blocking, štandardný filtr s povlakom, možnosť pripojenia drôtového regulátora a sada LEV pre systém VRF.
Montáž smie vykonať iba certifikovaný technik (F-plyny).
Zostava obsahuje výlučne uvedené jednotky. Neobsahuje potrubie, rúrky, káble, spojky, montážny ani inštalačný materiál, držiaky, konzoly, čerpadlo kondenzátu ani sifón. Inštalačný materiál vyberá a zabezpečuje inštalatér — jeho druh a dĺžka závisia od miesta montáže.
| Chladiaci výkon (nom.) | 10,2 kW |
|---|---|
| Moc grzewcza (nom.) | 10,5 kW |
| SEER | 8,21 |
| SCOP | 4,56 |
| Počet vnútorných jednotiek | 5 |
| Chladivo | R32 |
| Poziom mocy akustycznej | 54 dB(A) |
| Grzanie do temp. zewnętrznej | -15 °C |
| Maks. długość instalacji | 80 m |
| Fabryczne napełnienie R32 | 2,4 kg |
Wartości przeliczone krzywą korekcyjną producenta (Mitsubishi Electric MXZ-F Service Manual (OBH790P), s. 123), przy temperaturze wewnętrznej 20 °C. Moc brutto w pracy ustalonej, bez strat na odszranianie — przy wilgotnym mrozie realna moc będzie niższa. Metoda: Krzywa cold = correction curve MXZ-F (gross, bez defrost). Konwencja gross_stable_no_defrost. Publiczny URL: library.mitsubishielectric.co.uk/pdf/book/MXZ2F3F4F5F6FServiceManualOBH790P.
| -7 °C na zewnątrz | 6,58 kW |
|---|---|
| -10 °C na zewnątrz | 5,74 kW |
| -15 °C na zewnątrz | 4,43 kW |
Do akých veľkých miestností
Každá vnútorná jednotka obsluhuje jednu miestnosť. Rozpätie ukazuje, do akej veľkej miestnosti sa daná jednotka hodí — v troch variantoch presklenia, pretože práve ono rozhoduje o potrebe chladu.
Pomieszczenie 1
MFZ-KT25VG · 2,5 kW (9)
- Veľké presklenie z juhu, bez tienenia14–17 m²
- Typické okná20–24 m²
- Okná tienené alebo zo severu38–46 m²
Pomieszczenie 2
MFZ-KT25VG · 2,5 kW (9)
- Veľké presklenie z juhu, bez tienenia14–17 m²
- Typické okná20–24 m²
- Okná tienené alebo zo severu38–46 m²
Pomieszczenie 3
MFZ-KT25VG · 2,5 kW (9)
- Veľké presklenie z juhu, bez tienenia14–17 m²
- Typické okná20–24 m²
- Okná tienené alebo zo severu38–46 m²
Pomieszczenie 4
MFZ-KT35VG · 3,5 kW (12)
- Veľké presklenie z juhu, bez tienenia23–26 m²
- Typické okná33–37 m²
- Okná tienené alebo zo severudo 60 m²
Pomieszczenie 5
MFZ-KT50VG · 5,0 kW (18)
- Veľké presklenie z juhu, bez tienenia32–40 m²
- Typické okná46–57 m²
- Okná tienené alebo zo severudo 60 m²
Łącznie dla typowych okien: ok. 139–166 m².
Dobór na chłodzenie wg PN-EN 12831, tym samym kalkulatorem co konfigurator: 30/25 °C, wysokość 2,6 m, okna zespolone, wentylacja grawitacyjna, 2 osoby. Górny limit 60 m² na jednostkę wynika z zasięgu nawiewu, nie z bilansu ciepła. Wartości orientacyjne — nie zastępują doboru przez instalatora. Metodyka · historia zmian
