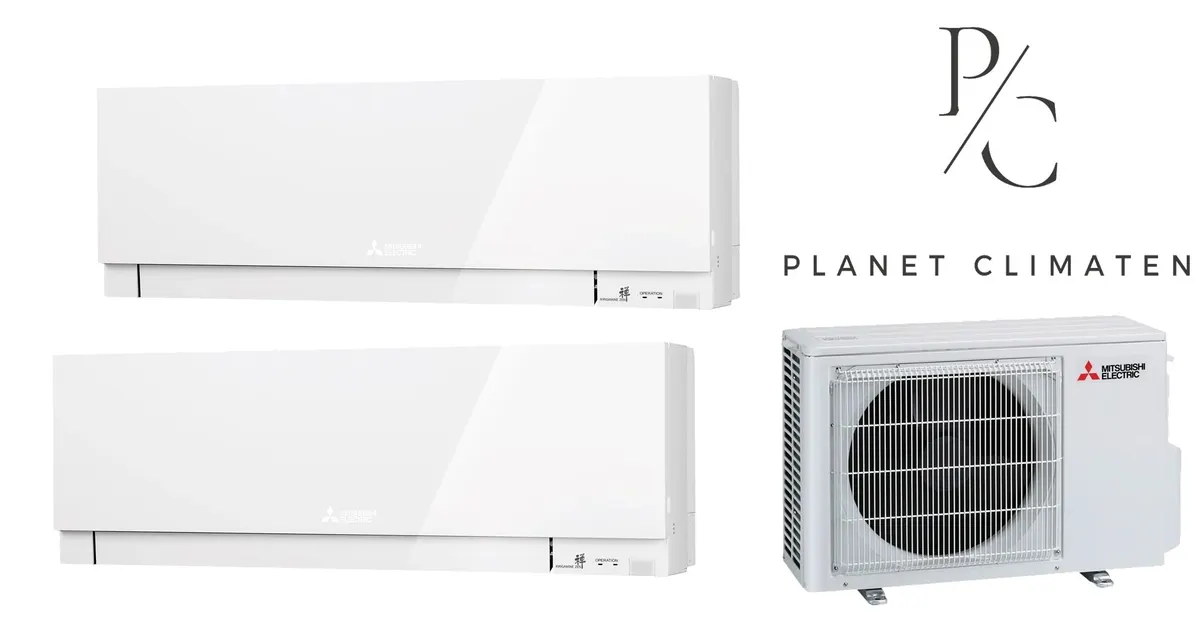

Klimatyzator multi-split Mitsubishi MXZ-5F102 EF 7.4kW 2 jedn.
Kompletná multi-split zostava — vonkajšia jednotka + 2 vnútorné jednotky
Zloženie zostavy
- Vonkajšia jednotkaMXZ-5F102
- 1× vnútorná jednotkaMSZ-EF35VGK
- 1× vnútorná jednotkaMSZ-EF42VGK
Tato multi split zostava značky Mitsubishi Electric sa skladá z dvoch vnútorných jednotiek a jednej vonkajšej jednotky MXZ-5F102. Zariadenie poskytuje celkový chladiaci výkon 7,4 kW a celkový vykurovací výkon 8,5 kW. Energetická trieda zariadenia je A++. Klimatizácia využíva chladivo R32 a umožňuje prevádzku aj počas chladnejších dní, pričom minimálna teplota vykurovania dosahuje -15,0 °C.
Prvá vnútorná jednotka MSZ-EF35VGK disponuje chladiacim výkonom 3,5 kW. Druhá vnútorná jednotka MSZ-EF42VGK ponúka chladiaci výkon 4,2 kW. Obidve jednotky sú súčasťou jednej ucelenej zostavy urckenej na klimatizáciu dvoch samostatných miestností.
Systém je vybavený inverterovou technológiou a funkciou Wi-Fi ovládania prostredníctvom MELCloud. Používateľ môže využívať týždenný programátor, režim Econo Cool na úsporu energie, funkciu I-SAVE na zapamätávanie nastavení či tichý režim. Medzi ďalšie funkcie patrí automatické reštartovanie, automatický výber rýchlosti ventilátora, chladenie pri nízkej vonkajšej teplote a vykurovanie pri nízkej vonkajšej teplote.
Zariadenie podporuje zvislý pohyb žalúzií bez vodorovného pohybu. V oblasti filtrácie disponuje štandardným filtrom s povlakom, pričom voliteľne je k dispozícii filter V-Blocking alebo možnosť Plasma Quad Connect. Séria ponúka farebné varianty W/B/S, ktorými sú Pure White, Onyx Black a Pearl Silver. Súčasťou systému je aj sada LEV pre systém VRF a možnosť pripojenia drôtového regulátora.
Montáž smie vykonať iba certifikovaný technik (F-plyny).
Zostava obsahuje výlučne uvedené jednotky. Neobsahuje potrubie, rúrky, káble, spojky, montážny ani inštalačný materiál, držiaky, konzoly, čerpadlo kondenzátu ani sifón. Inštalačný materiál vyberá a zabezpečuje inštalatér — jeho druh a dĺžka závisia od miesta montáže.
| Chladiaci výkon (nom.) | 7,4 kW |
|---|---|
| Moc grzewcza (nom.) | 8,5 kW |
| SEER | 8,21 |
| SCOP | 4,56 |
| Počet vnútorných jednotiek | 2 |
| Chladivo | R32 |
| Poziom mocy akustycznej | 60 dB(A) |
| Grzanie do temp. zewnętrznej | -15 °C |
| Maks. długość instalacji | 80 m |
| Fabryczne napełnienie R32 | 2,4 kg |
Wartości przeliczone krzywą korekcyjną producenta (Mitsubishi Electric MXZ-F Service Manual (OBH790P), s. 123), przy temperaturze wewnętrznej 20 °C. Moc brutto w pracy ustalonej, bez strat na odszranianie — przy wilgotnym mrozie realna moc będzie niższa. Metoda: Krzywa cold = correction curve MXZ-F (gross, bez defrost). Konwencja gross_stable_no_defrost. Publiczny URL: library.mitsubishielectric.co.uk/pdf/book/MXZ2F3F4F5F6FServiceManualOBH790P.
| -7 °C na zewnątrz | 6,58 kW |
|---|---|
| -10 °C na zewnątrz | 5,74 kW |
| -15 °C na zewnątrz | 4,43 kW |
Do akých veľkých miestností
Každá vnútorná jednotka obsluhuje jednu miestnosť. Rozpätie ukazuje, do akej veľkej miestnosti sa daná jednotka hodí — v troch variantoch presklenia, pretože práve ono rozhoduje o potrebe chladu.
Pomieszczenie 1
MSZ-EF35VGK · 3,5 kW (12)
- Veľké presklenie z juhu, bez tienenia23–26 m²
- Typické okná33–37 m²
- Okná tienené alebo zo severudo 60 m²
Pomieszczenie 2
MSZ-EF42VGK · 4,2 kW (15)
- Veľké presklenie z juhu, bez tienenia31–32 m²
- Typické okná44–46 m²
- Okná tienené alebo zo severudo 60 m²
Łącznie dla typowych okien: ok. 77–83 m².
Dobór na chłodzenie wg PN-EN 12831, tym samym kalkulatorem co konfigurator: 30/25 °C, wysokość 2,6 m, okna zespolone, wentylacja grawitacyjna, 2 osoby. Górny limit 60 m² na jednostkę wynika z zasięgu nawiewu, nie z bilansu ciepła. Wartości orientacyjne — nie zastępują doboru przez instalatora. Metodyka · historia zmian
