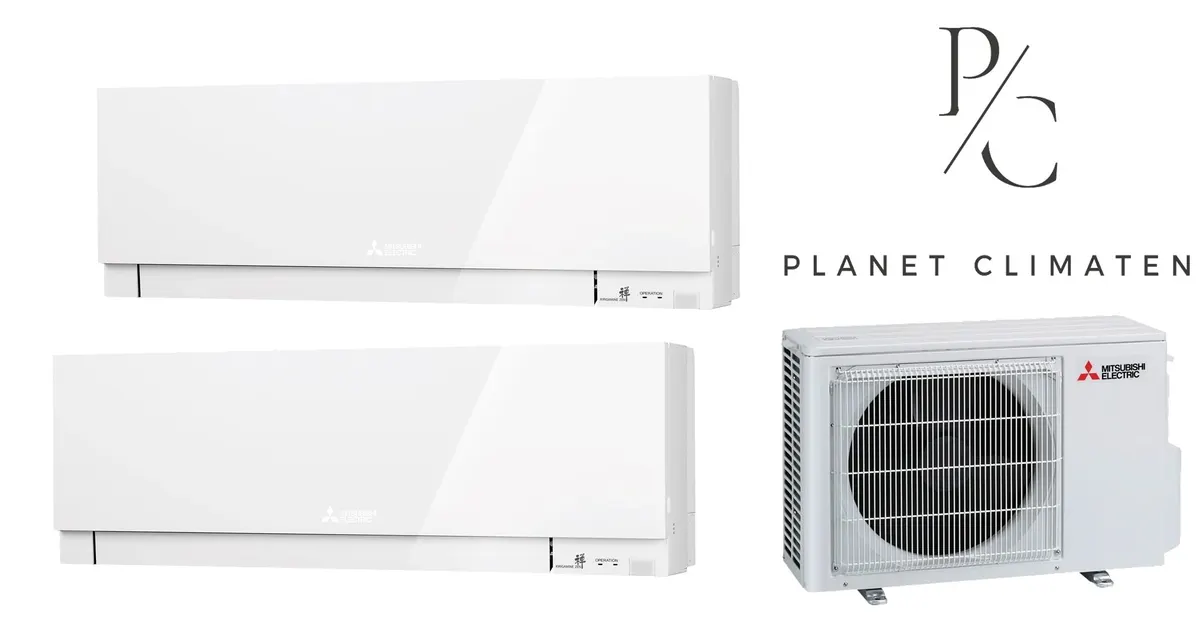

Klimatyzator multi-split Mitsubishi MXZ-5F102 EF 7kW 2 jedn.
Kompletná multi-split zostava — vonkajšia jednotka + 2 vnútorné jednotky
Zloženie zostavy
- Vonkajšia jednotkaMXZ-5F102
- 2× vnútorná jednotkaMSZ-EF35VGK
Táto multisplitová zostava od výrobcu Mitsubishi Electric sa skladá z celkovo dvoch vnútorných jednotiek a jednej vonkajšej jednotky MXZ-5F102. Systémy tohto typu umožňujú nezávislú reguláciu klímy vo viacerých miestnostiach. Celkový chladiaci výkon zostavy dosahuje 7,0 kW a celkový vykurovací výkon je 8,0 kW. Zariadenie pracuje s ekologickým chladivom R32 a spadá do energetickej triedy A++.
Vnútorná jednotka 1/2 nesie označenie MSZ-EF35VGK a jej menovitý chladiaci výkon je 3,5 kW. Vnútorná jednotka 2/2 je totožného typu MSZ-EF35VGK s rovnakým chladiacim výkonom 3,5 kW. Obidve jednotky disponujú invertorovou technológiou, ktorá plynule prispôsobuje výkon aktuálnej potrebe objektu. Zariadenie umožňuje chladenie aj vykurovanie pri nízkej vonkajšej teplote, pričom minimálna teplota vykurovania dosahuje -15,0 °C.
Súčasťou výbavy je Wi-Fi ovládanie prostredníctvom MELCloud, týždenný programátor, režim Econo Cool pre úsporu energie a funkcia I-SAVE na zapamätávanie obľúbených nastavení. Pre úpravu vzduchu slúži štandardný filter s povlakom a voliteľný filter V-Blocking. Farebné prevedenie vnútorných jednotiek zahŕňa varianty W, B a S, teda Pure White, Onyx Black a Pearl Silver.
Inštaláciu a montáž tohto zariadenia smie vykonať iba certifikovaný technik s oprávnením pre F-plyny.
Zostava obsahuje výlučne uvedené jednotky. Neobsahuje potrubie, rúrky, káble, spojky, montážny ani inštalačný materiál, držiaky, konzoly, čerpadlo kondenzátu ani sifón. Inštalačný materiál vyberá a zabezpečuje inštalatér — jeho druh a dĺžka závisia od miesta montáže.
| Chladiaci výkon (nom.) | 7,0 kW |
|---|---|
| Moc grzewcza (nom.) | 8,0 kW |
| SEER | 8,21 |
| SCOP | 4,56 |
| Počet vnútorných jednotiek | 2 |
| Chladivo | R32 |
| Poziom mocy akustycznej | 60 dB(A) |
| Grzanie do temp. zewnętrznej | -15 °C |
| Maks. długość instalacji | 80 m |
| Fabryczne napełnienie R32 | 2,4 kg |
Wartości przeliczone krzywą korekcyjną producenta (Mitsubishi Electric MXZ-F Service Manual (OBH790P), s. 123), przy temperaturze wewnętrznej 20 °C. Moc brutto w pracy ustalonej, bez strat na odszranianie — przy wilgotnym mrozie realna moc będzie niższa. Metoda: Krzywa cold = correction curve MXZ-F (gross, bez defrost). Konwencja gross_stable_no_defrost. Publiczny URL: library.mitsubishielectric.co.uk/pdf/book/MXZ2F3F4F5F6FServiceManualOBH790P.
| -7 °C na zewnątrz | 6,58 kW |
|---|---|
| -10 °C na zewnątrz | 5,74 kW |
| -15 °C na zewnątrz | 4,43 kW |
Do akých veľkých miestností
Každá vnútorná jednotka obsluhuje jednu miestnosť. Rozpätie ukazuje, do akej veľkej miestnosti sa daná jednotka hodí — v troch variantoch presklenia, pretože práve ono rozhoduje o potrebe chladu.
Pomieszczenie 1
MSZ-EF35VGK · 3,5 kW (12)
- Veľké presklenie z juhu, bez tienenia23–26 m²
- Typické okná33–37 m²
- Okná tienené alebo zo severudo 60 m²
Pomieszczenie 2
MSZ-EF35VGK · 3,5 kW (12)
- Veľké presklenie z juhu, bez tienenia23–26 m²
- Typické okná33–37 m²
- Okná tienené alebo zo severudo 60 m²
Łącznie dla typowych okien: ok. 66–74 m².
Dobór na chłodzenie wg PN-EN 12831, tym samym kalkulatorem co konfigurator: 30/25 °C, wysokość 2,6 m, okna zespolone, wentylacja grawitacyjna, 2 osoby. Górny limit 60 m² na jednostkę wynika z zasięgu nawiewu, nie z bilansu ciepła. Wartości orientacyjne — nie zastępują doboru przez instalatora. Metodyka · historia zmian
