Klimatyzator multi-split Mitsubishi MXZ-3F54 EF 5.4kW 2 jedn.

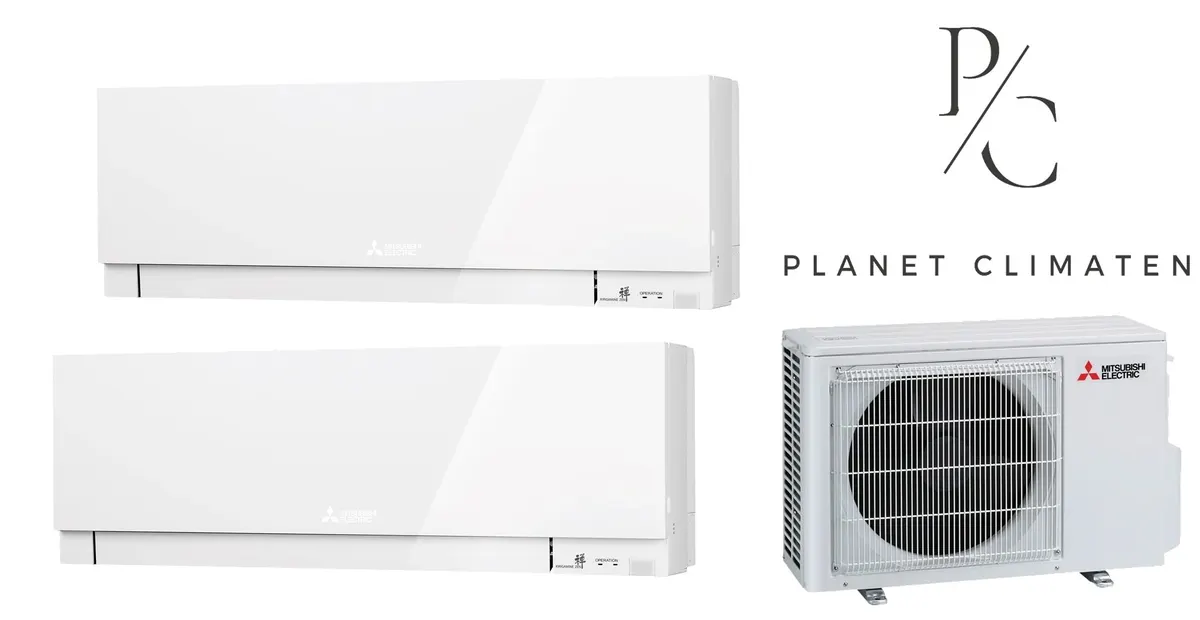

Kompletná multi-split zostava — vonkajšia jednotka + 2 vnútorné jednotky
Zloženie zostavy
- Vonkajšia jednotkaMXZ-3F54
- 1× vnútorná jednotkaMSZ-EF18VGK
- 1× vnútorná jednotkaMSZ-EF50VGK
Zostava klimatizácie Mitsubishi Electric obsahuje celkovo 2 vnútorné jednotky a 1 vonkajšiu jednotku MXZ-3F54. Vnútorná jednotka 1 disponuje chladiacim výkonom 1,8 kW a označuje sa ako MSZ-EF18VGK. Vnútorná jednotka 2 s označením MSZ-EF50VGK poskytuje chladiaci výkon 5,0 kW. Celkový chladiaci výkon systému dosahuje 5,4 kW a celkový vykurovací výkon je 6,8 kW. Zariadenie pracuje s chladivom R32 a patrí do energetickej triedy A+++.
Vlastnosti a funkcie
Tento multi-split systém je vybavený inverterovou technológiou a umožňuje chladenie aj vykurovanie pri nízkej vonkajšej teplote, pričom minimálna teplota vykurovania je -15,0 °C. Pre úsporu energie slúži režim Econo Cool. Užívateľský komfort zvyšuje týždenný programátor, funkcia I-SAVE na zapamätávanie nastavení a automatický výber rýchlosti ventilátora. K dispozícii je tichý režim, automatické reštartovanie a zvislý pohyb žalúzií bez vodorovného pohybu. Ovládanie je možné na diaľku prostredníctvom Wi-Fi ovládania cez MELCloud.
Možnosti prispôsobenia a filtrácia
Vnútorné jednotky sú dostupné vo farebných variantoch W/B/S, čo zahŕňa vyhotovenia Pure White, Onyx Black a Pearl Silver. Štandardná výbava zahŕňa štandardný filter s povlakom. Medzi voliteľné alebo dodatočné možnosti patrí filtr V-Blocking, Plasma Quad Connect, možnosť pripojenia drôtového regulátora a kompatibilita s VRF zabezpečená sadou LEV pre systém VRF.
Inštaláciu tohto zariadenia smie vykonať iba certifikovaný technik s oprávnením pre F-plyny.
Zostava obsahuje výlučne uvedené jednotky. Neobsahuje potrubie, rúrky, káble, spojky, montážny ani inštalačný materiál, držiaky, konzoly, čerpadlo kondenzátu ani sifón. Inštalačný materiál vyberá a zabezpečuje inštalatér — jeho druh a dĺžka závisia od miesta montáže.
| Chladiaci výkon (nom.) | 5,4 kW |
|---|---|
| Moc grzewcza (nom.) | 6,8 kW |
| SEER | 8,52 |
| SCOP | 4,61 |
| Počet vnútorných jednotiek | 2 |
| Chladivo | R32 |
| Poziom mocy akustycznej | 60 dB(A) |
| Grzanie do temp. zewnętrznej | -15 °C |
| Maks. długość instalacji | 50 m |
| Fabryczne napełnienie R32 | 2,4 kg |
Wartości przeliczone krzywą korekcyjną producenta (Mitsubishi Electric MXZ-F Service Manual (OBH790P), s. 123), przy temperaturze wewnętrznej 20 °C. Moc brutto w pracy ustalonej, bez strat na odszranianie — przy wilgotnym mrozie realna moc będzie niższa. Metoda: Krzywa cold = correction curve MXZ-F (gross, bez defrost). Konwencja gross_stable_no_defrost. Publiczny URL: library.mitsubishielectric.co.uk/pdf/book/MXZ2F3F4F5F6FServiceManualOBH790P.
| -7 °C na zewnątrz | 4,48 kW |
|---|---|
| -10 °C na zewnątrz | 3,94 kW |
| -15 °C na zewnątrz | 3,11 kW |
Do akých veľkých miestností
Každá vnútorná jednotka obsluhuje jednu miestnosť. Rozpätie ukazuje, do akej veľkej miestnosti sa daná jednotka hodí — v troch variantoch presklenia, pretože práve ono rozhoduje o potrebe chladu.
Pomieszczenie 1
MSZ-EF18VGK · 1,8 kW (7)
- Veľké presklenie z juhu, bez tienenia8–11 m²
- Typické okná12–15 m²
- Okná tienené alebo zo severu21–28 m²
Pomieszczenie 2
MSZ-EF50VGK · 5,0 kW (18)
- Veľké presklenie z juhu, bez tienenia32–40 m²
- Typické okná46–57 m²
- Okná tienené alebo zo severudo 60 m²
Łącznie dla typowych okien: ok. 58–72 m².
Dobór na chłodzenie wg PN-EN 12831, tym samym kalkulatorem co konfigurator: 30/25 °C, wysokość 2,6 m, okna zespolone, wentylacja grawitacyjna, 2 osoby. Górny limit 60 m² na jednostkę wynika z zasięgu nawiewu, nie z bilansu ciepła. Wartości orientacyjne — nie zastępują doboru przez instalatora. Metodyka · historia zmian
