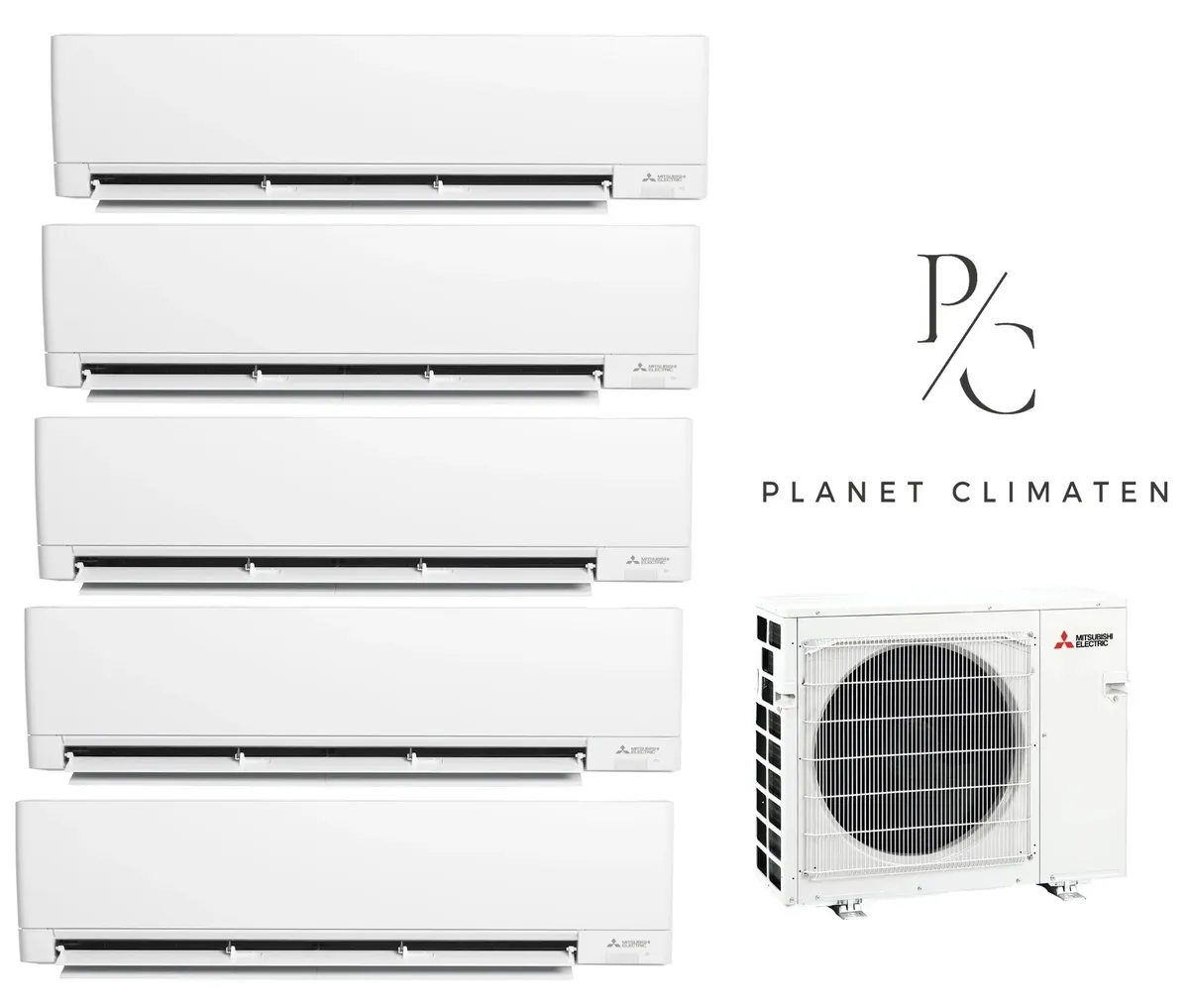

Klimatyzator multi-split Mitsubishi MXZ-5F102 AY 9.56kW 5 jedn.
Kompletná multi-split zostava — vonkajšia jednotka + 5 vnútorných jednotiek
Zloženie zostavy
- Vonkajšia jednotkaMXZ-5F102
- 2× vnútorná jednotkaMSZ-AY15VGK
- 1× vnútorná jednotkaMSZ-AY20VGK
- 2× vnútorná jednotkaMSZ-AY25VGK
Multisplitová zostava klimatizácie značky Mitsubishi Electric sa skladá z piatich vnútorných jednotiek a jednej vonkajšej jednotky MXZ-5F102. Systém poskytuje celkový chladiaci výkon 9,56 kW a celkový vykurovací výkon 10,2 kW. Energetická trieda zariadenia je A++. Prevádzka vykurovania je možná do minimálnej vonkajšej teploty -15,0 °C. Ako chladivo je použité ekologické chladivo R32.
Zloženie zostavy
Zostava obsahuje celkovo 5 vnútorných jednotiek s rôznymi výkonmi pre optimálne pokrytie viacerých miestností:
- Vnútorná jednotka 1/5: model MSZ-AY15VGK s chladiacim výkonom 1,5 kW
- Vnútorná jednotka 2/5: model MSZ-AY15VGK s chladiacim výkonom 1,5 kW
- Vnútorná jednotka 3/5: model MSZ-AY20VGK s chladiacim výkon 2,0 kW
- Vnútorná jednotka 4/5: model MSZ-AY25VGK s chladiacim výkonom 2,5 kW
- Vnútorná jednotka 5/5: model MSZ-AY25VGK s chladiacim výkonom 2,5 kW
Montáž tohto zariadenia smie vykonať iba certifikovaný technik s oprávnením na prácu s F-plynmi.
Zostava obsahuje výlučne uvedené jednotky. Neobsahuje potrubie, rúrky, káble, spojky, montážny ani inštalačný materiál, držiaky, konzoly, čerpadlo kondenzátu ani sifón. Inštalačný materiál vyberá a zabezpečuje inštalatér — jeho druh a dĺžka závisia od miesta montáže.
| Chladiaci výkon (nom.) | 9,6 kW |
|---|---|
| Moc grzewcza (nom.) | 10,2 kW |
| SEER | 8,21 |
| SCOP | 4,56 |
| Počet vnútorných jednotiek | 5 |
| Chladivo | R32 |
| Poziom mocy akustycznej | 54 dB(A) |
| Grzanie do temp. zewnętrznej | -15 °C |
| Maks. długość instalacji | 80 m |
| Fabryczne napełnienie R32 | 2,4 kg |
Wartości przeliczone krzywą korekcyjną producenta (Mitsubishi Electric MXZ-F Service Manual (OBH790P), s. 123), przy temperaturze wewnętrznej 20 °C. Moc brutto w pracy ustalonej, bez strat na odszranianie — przy wilgotnym mrozie realna moc będzie niższa. Metoda: Krzywa cold = correction curve MXZ-F (gross, bez defrost). Konwencja gross_stable_no_defrost. Publiczny URL: library.mitsubishielectric.co.uk/pdf/book/MXZ2F3F4F5F6FServiceManualOBH790P.
| -7 °C na zewnątrz | 6,58 kW |
|---|---|
| -10 °C na zewnątrz | 5,74 kW |
| -15 °C na zewnątrz | 4,43 kW |
Do akých veľkých miestností
Každá vnútorná jednotka obsluhuje jednu miestnosť. Rozpätie ukazuje, do akej veľkej miestnosti sa daná jednotka hodí — v troch variantoch presklenia, pretože práve ono rozhoduje o potrebe chladu.
Pomieszczenie 1
MSZ-AY15VGK · 1,5 kW (7)
- Veľké presklenie z juhu, bez tienenia5–8 m²
- Typické okná7–12 m²
- Okná tienené alebo zo severu13–21 m²
Pomieszczenie 2
MSZ-AY15VGK · 1,5 kW (7)
- Veľké presklenie z juhu, bez tienenia5–8 m²
- Typické okná7–12 m²
- Okná tienené alebo zo severu13–21 m²
Pomieszczenie 3
MSZ-AY20VGK · 2,0 kW (7)
- Veľké presklenie z juhu, bez tienenia11–13 m²
- Typické okná15–18 m²
- Okná tienené alebo zo severu28–33 m²
Pomieszczenie 4
MSZ-AY25VGK · 2,5 kW (9)
- Veľké presklenie z juhu, bez tienenia14–17 m²
- Typické okná20–24 m²
- Okná tienené alebo zo severu38–46 m²
Pomieszczenie 5
MSZ-AY25VGK · 2,5 kW (9)
- Veľké presklenie z juhu, bez tienenia14–17 m²
- Typické okná20–24 m²
- Okná tienené alebo zo severu38–46 m²
Łącznie dla typowych okien: ok. 69–90 m².
Dobór na chłodzenie wg PN-EN 12831, tym samym kalkulatorem co konfigurator: 30/25 °C, wysokość 2,6 m, okna zespolone, wentylacja grawitacyjna, 2 osoby. Górny limit 60 m² na jednostkę wynika z zasięgu nawiewu, nie z bilansu ciepła. Wartości orientacyjne — nie zastępują doboru przez instalatora. Metodyka · historia zmian
